Analog Devices Inc. ADuM4122 Isolierte Gate-Treiber

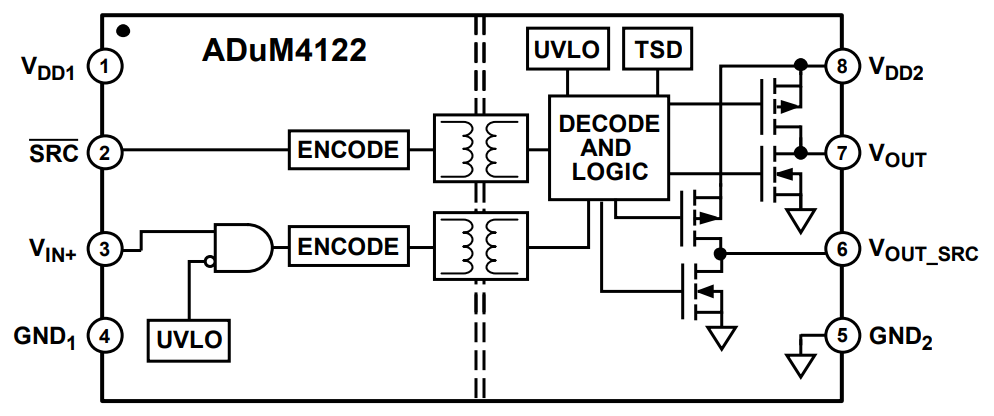

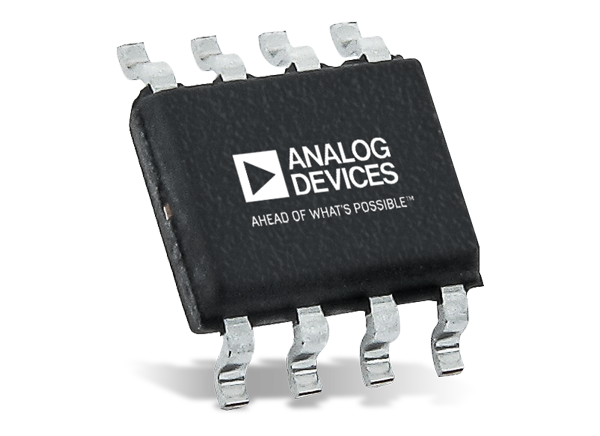

Analog Devices Inc. ADuM4122 Isolierte Gate-Treiber sind Einzelbauteil-Treiber mit Dual-Ausgang und iCoupler®-Technologie für die Bereitstellung einer präzisen Isolierung.Der ADuM4122 bietet eine Isolierung von 5 kV_rms in einem breiten 8-Pin-SOIC-Gehäuse.Diese Isolationskomponenten kombinieren eine CMOS- (komplementärer Metall-Oxid-Halbleiter, CMOS) mit einer monolithischen Transformer-Technologie. Dadurch werden hervorragende Leistungseigenschaften erzielt, die Alternativen (wie der Kombination von Impulstransformatoren und Gate-Treibern) überlegen sind.

Merkmale

2 A Ausgangsstrom pro Ausgangspin (<3 Ω R_{DSON_X})
3-A-Kurzschluss-Spitzenstrom
3,3 V bis 6,5 V, V_DD1
4,5 V bis 35 V, V_DD2
Positiver Going-Schwellenwert, UVLO bei 3,3 V V_DD1
Mehrere positive Going-Schwellenwerte, UVLO-Optionen auf V_DD2
- Klasse A: 4,4 V (typisch) positiver Going-Schwellenwert, UVLO
- Klasse B: 7,3 V (typisch) positiver Going-Schwellenwert, UVLO
- Klasse C: 11,3 V (typisch) positiver Going-Schwellenwert, UVLO
Präzises Zeitverhalten
Maximale Laufzeitverzögerungen für fallende Flanke: 48 ns
CMOS-Eingangslogikpegel

Hohe Störfestigkeit bei Gleichtakt-Transienten: >150 kV/µs
Hoher Sperrschichttemperaturbetrieb: 125 °C
Standardmäßig niedriger Ausgang
Auswählbare Anstiegsratensteuerung
Sicherheitszertifizierungen und behördliche Genehmigungen (beantragt)
- UL-Zulassung gemäß UL 1577
  - 5 kV_rms für 1 Minute
- CSA Component Acceptance Notice 5A
- VDE-Konformitätszertifikat (ausstehend)
  - DIN V VDE V 0884-10
  - V_IORM = 849 V Spitze
Breites 8-Pin-SOIC_IC-Gehäuse
