Analog Devices Inc. ADuM4120 und ADuM4121 Isolierte Gate-Treiber

Analog Devices ADuM4120/ADuM4121 isolierte Präzisions-Gatetreiber sind 2A-Einkanal-Treiber, die eine echte galvanische Trennung zwischen dem Eingang und dem Ausgang bieten. Die Gate-Treiber arbeiten mit Eingangssignalen von 2,5 V bis 6,5 V, um die Kompatibilität mit Systemen mit niedrigerer Spannung zu gewährleisten. Die ADuM4120/ADuM4121 Gate-Treiber können bei Ausgangsspannungen von bis zu 35 V betrieben werden.

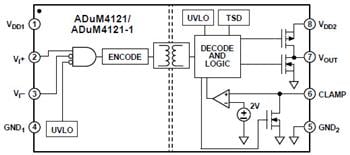

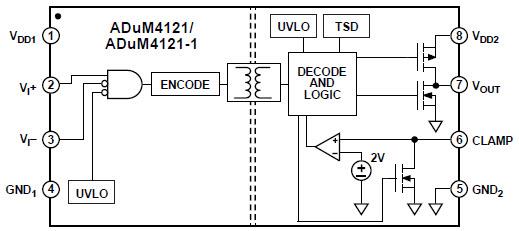

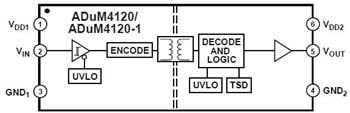

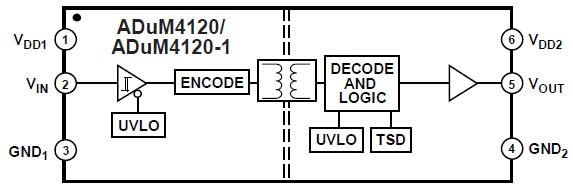

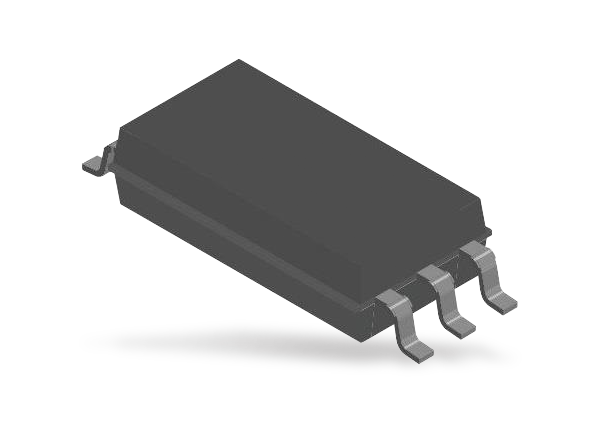

Die Treiber sind mit der iCoupler-Technologie ausgelegt und bieten eine präzise Isolierung von 5 kVrms in einem breiten 6-Pin-SOIC-Gehäuse mit einer Kriechstrecke von 8 mm. Die Hochgeschwindigkeits-CMOS- und monolithische Transformatortechnologie von ADuM4120/ADuM4121 ermöglicht den Gate-Treibern eine zuverlässige Steuerung der IGBT/MOSFET-Schalteigenschaften über einen großen Schaltspannungsbereich. Die hohe Gleichtaktsicherheit (CMTI) und die robuste Treiberstärke machen die ADuM4120/ADuM4121 zu einer hervorragenden Option für schnelle Schalttechnologien.

Merkmale

2,3 A Spitzenausgangsstrom (<2 Ω RDSON_x)
2,5 V bis 6,5 V VDD1-Eingang
4,5 V bis 35 V VDD2-Ausgang
(ADuM4120) UVLO bei 2,3 VDD1
(ADuM4121) UVLO bei 2,5 V VDD1
Mehrere UVLO-Optionen auf VDD2
Klasse A—4,4 V (typisch) positiver Going-Schwellenwert
Klasse B—7,3 V (typisch) positiver Going-Schwellenwert
Klasse C—11,3 V (typisch) positiver Going-Schwellenwert
Präzises Zeitverhalten
79 ns maximale Isolator- und Treiber-Laufzeitverzögerungen mit fallender Flanke (ADuM4120)
CMOS-Eingangslogikebenen
Hohe Gleichtaktsicherheit: 150 kV/μs

Standardmäßig niedriger Ausgang
79 ns maximale Isolator- und Treiber-Laufzeitverzögerungen mit fallender Flanke (ADuM4121)
Hoher Sperrschichttemperaturbetrieb: 125 °C
Sicherheitszertifizierungen und behördliche Genehmigungen (beantragt)
UL-Zulassung für UL 1577
5 kVrms für 1 Minute, langes SOIC-Gehäuse
CSA Component Acceptance Notice 5 A
VDE-Konformitätszertifikat (ausstehend)
DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
VIORM = 849 V Spitze
8 mm Kriechstrecke
Breites 16-Pin-SOIC-Gehäuse mit erhöhtem Kriechstrom
