Analog Devices Inc. ADuM22xN Zweikanal-Digital-Isolatoren

Die Zweikanal-Digital-Isolatoren ADuM220N/ADuM221N/ADuM225N/ADuM226N von Analog Devices bieten eine Laufzeitverzögerung von maximal 13 ns mit einer Impulsbreitenverzerrung (PWD) von weniger als 3 ns bei einem Betrieb mit 5 V. Die Isolatoren bieten eine hohe flüchtige Gleichtaktsicherheit von 100kV/µs und eine enge Kanalanpassung von max. 3,0ns. Die Datenkanäle der Isolatoren sind unabhängig und sind in einer Vielzahl von Konfigurationen erhältlich. Die Datenkanäle bieten eine Datenrate von max. 150Mbps und Widerstandsspannungswerte von 5,0kVrms. Die ADuM220N/ADuM221N/ADuM225N/ADuM226N Isolatoren arbeiten mit einer unabhängigen Versorgungsspannung auf beiden Seiten von 1,8V bis 5V. Durch diese Art des Betriebs wird eine Kompatibilität mit niedrigeren Spannungssystemen und Spannungspegel-Übersetzungsfunktionalität über die Isolationsbarriere ermöglicht. Die ADuM220N/ADuM221N/ADuM225N/ADuM226N Isolatoren basieren auf der iCoupler®-Technologie, und gewährleisten in Abwesenheit von Eingangslogikübergängen korrekte DC-Werte. Zusätzlich verfügen die Isolatoren über zwei unterschiedliche Ausfallsicherheitsoptionen. Diese Ausfallsicherheitsoptionen ermöglichen es den Ausgängen zu einem im Voraus festgelegten Zustand zu wechseln, wenn die Eingangsstromversorgung nicht angelegt oder die Eingänge deaktiviert sind.

The ADuM220N/ADuM221N/ADuM225N/ADuM226N isolators operate on either side of a supply voltage ranging from 1.8V to 5V. The capability to operate on either side of the supply voltage enables voltage translation functionality across the isolation barrier and compatibility with lower voltage systems.

Based on iCoupler® technology, the ADuM220N/ADuM221N/ADuM225N/ADuM226N isolators ensure DC correctness in the absence of input logic transitions. Additionally, the isolators feature two different fail-safe options. The fail-safe options allow the outputs to transition to a predetermined state when the input power supply is not applied or the inputs are disabled.

Merkmale

High common-mode transient immunity: 100kV/μs
High robustness to radiated and conducted noise
150Mbps maximum data rate
Safety and regulatory approvals (pending)
- UL recognition: 5000Vrms for 1 minute per UL 1577CSA
- Component Acceptance Notice 5A
- VDE certificate of conformity
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - VIORM = 849V peak
  - 10000V peak surge/impulse voltage rating
- CQC Certification per GB4943.1-2011

Low propagation delay: 13ns maximum for 5V operation, 15ns maximum for 1.8V operation
Backward compatible
Low dynamic power consumption
1.8V to 5V level translation
High-temperature operation: 125°C maximum
Fail-safe high or low options

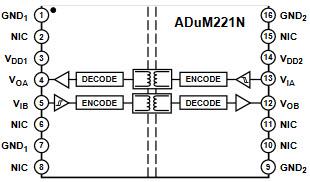

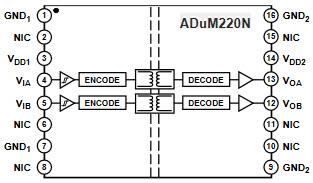

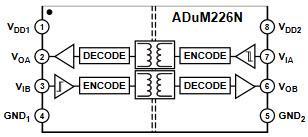

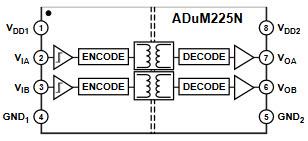

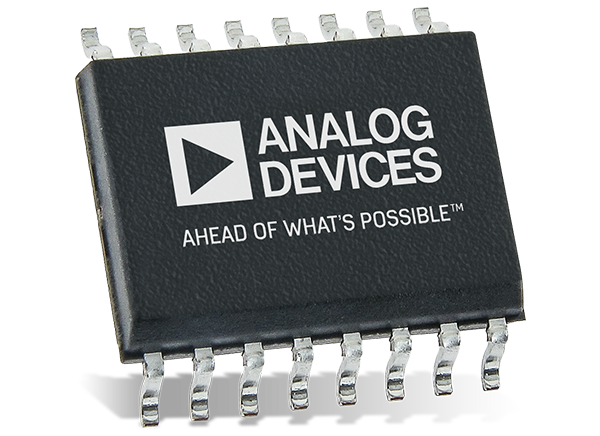

8-lead/16-lead, RoHS compliant SOIC packages
