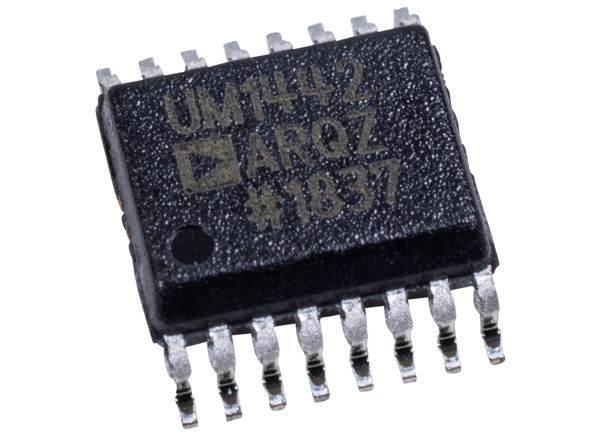

Analog Devices Inc. ADuM144x Quad-Channel Digital-Isolatoren
Die Quad-Channel Digital-Isolatoren ADuM144x sind Micropower-Komponenten, die auf der iCoupler®-Technologie von Analog Devices basieren. Die ADI ADuM144x Isolatoren kombinieren Hochgeschwindigkeit, CMOS und monolithische Lufttransformatortechnologie, und bieten, im Vergleich zu Optokopplerelementen, eine hervorragende Leistung. Ferner sind die ADI-Komponenten die Digital-Isolatoren mit dem geringsten Stromverbrauch auf dem Markt. Die ENX-Signale können zur Deaktivierung des internen Refresh genutzt werden, was den Ruhestrom auf unter 1 µA drückt. Diese Bauteile schaffen fast 70 % Platinenplatz, halten aber hohen Isolationsspannungen stand und erfüllen zudem aufsichtsbehördliche Vorschriften. ADuM144x Isolatoren werden mit einer geringen Versorgung von 2,25 V betrieben. Die Baureihe bietet eine niedrige Impulsbreitenverzerrung von
The ADI ADuM144x digital isolators also offer a low power. The ENX signals can be used to disable the internal refresh, which lowers the total quiescent current to less than 1µA. These devices free almost 70% of board space but can still withstand high isolation voltages and meet regulatory requirements. ADuM144x isolators operate with supplies as low as 2.25V. This device family also provides low, pulse width distortion <8ns. These devices also have an input glitch filter to protect against extraneous noise disturbances.
EVAL-ADuM144x-EBZ supports the ADuM144x family of ultra low power, quad channel isolators. It provides a JEDEC standard QSOP16 pad layout, support for signal distribution, loop back, bypass capacitors, and loads referenced to VDDX or GNDX.
Merkmale
- Ultralow power operation
- 3.3V operation (typical)
- 5.6μA per channel quiescent current, refresh enabled
- 0.3μA per channel quiescent current, refresh disabled
- 148μA/Mbps per channel typical dynamic current
- 2.5V operation (typical)
- 3.1μA per channel quiescent current, refresh enabled
- 0.1μA per channel quiescent current, refresh disabled
- 117μA/Mbps per channel typical dynamic current
- Small, 16-lead QSOP
- Bidirectional communication
- Up to 2Mbps data rate (NRZ)
- High temperature operation of 125°C
- High common-mode transient immunity of >25kV/μs
Applikationen
- General-purpose, low power multichannel isolation
- 1MHz, low power Serial Peripheral Interface (SPI)
- 4mA to 20mA loop process controls
