Analog Devices ADUCM310 analoge Präzisions-Mikrocontroller

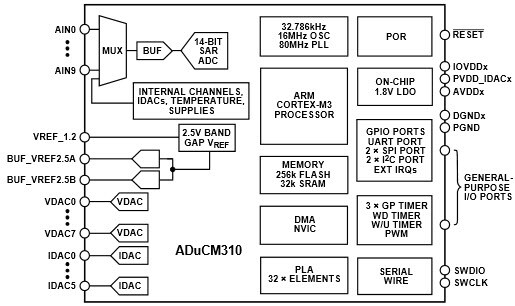

Die Analog Devices ADuCM310 analogen Präzisions-Mikrocontroller verfügen über einen 16-Bit (14-Bit genauen) Mehrkanal-Analog-Digital-Wandler (ADC) mit sukzessivem Näherungsregister (SAR), einen ARM Cortex™-M3 Prozessor, acht Spannungs-Digital-Analog-Wandler (DACs), sechs Stromausgangs-DACs und einem Flash/EE-Speicher in einem 6mm x 6mm, 112-Ball-CSP_BGA-Gehäuse.
Der ADC kann mit Umwandlungsraten von bis zu 800kSPS betrieben werden. Das Gerät enthält mehrere interne Kanäle wie z. B. Versorgungsüberwachungskanäle, einen On-Chip-Temperatursensor und interne Spannungsreferenzmonitore.
Die VDACs sind 12-Bit String-DACs mit Ausgangspuffern, die über eine Quellenkapazität von 10mA und 50mA verfügen und eine Antriebsleistung von 10nF kapazitive Lasten erreichen können. Die ADC-, IDAC- und VDAC-Schaltkreise nutzen eine 2,5V On-Chip-Referenzquelle, um eine Leistung mit niedrigem Drift für alle Peripheriegeräte zu gewährleisten.
Der integrierte 80MHz ARM Cortex-M3 Prozessor verfügt über eine 32-Bit Computermaschine mit reduziertem Befehlssatz (RISC) und bietet bis 100DMIPS Spitzenleistung. Der ARM Cortex-M3 Prozessor verfügt außerdem über einen flexiblen 14-Kanal-Direct-Memory-Access (DMA) Controller, der die serielle Peripherie-Schnittstelle (SPI), UART- und I²C-Kommunikationsperipheriegeräte unterstützt. Darüber hinaus bietet der ADuCM310 256kB einen nichtflüchtigen Flash/EE-Speicher und einen 32kB integrierter On-Chip-SRAM.
