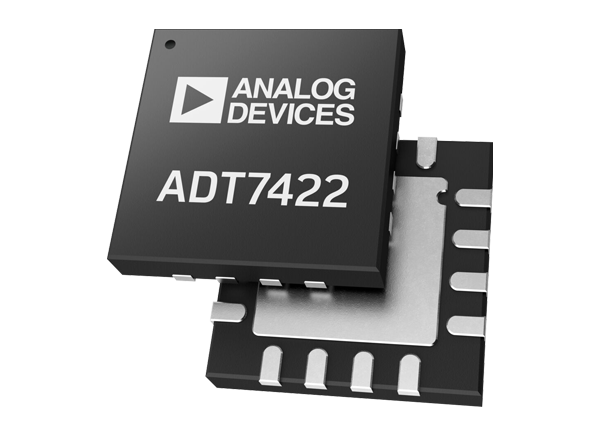

Analog Devices Inc. ADT7422 Digitaler Temperatursensor
Der Analog Devices Inc. ADT7422 digitale Temperatursensor ist zur Erfüllung der Anforderungen des ASTM E1112-Standards der klinischen Thermometrie-Spezifikation ausgelegt. Dieser Temperatursensor wird mit 210 µA des durchschnittlichen Versorgungsstroms bei 3 V betrieben. Der ADT7422 Sensor bietet eine 16-Bit-Temperatur, eine Auflösung von 0,0078 °C und eine Genauigkeit von bis zu ±0,1 °C ohne Kalibrierung nach dem PCB-Lötprozess. Der ADT7422 Sensor bietet einen Abschaltmodus zum Ausschalten des Bauteils und verfügt über einen Abschaltstrom von 2 µA bei einer Eingangsspannung von 3 V. Dieser Sensor wird in Applikationen, wie z. B. Vitalzeichenüberwachung (VSM), medizinische Geräte, Thermoelement-Kaltstellenkompensation und Laserdioden-Temperatursteuerung verwendet.
Merkmale
- Geringer Stromverbrauch:
- 140 µW (typisch) bei 3 V im 1-SPS-Modus
- 6 µW (typisch) bei 3 V im Abschaltmodus
- Programmierbare Interrupts:
- Unterbrechung bei kritischer Übertemperatur
- Übertemperatur- und Untertemperatur-Unterbrechung
- I2C-kompatible Schnittstelle
- Einzel-Implementierung:
- Keine Temperaturkalibrierung oder Korrekturen erforderlich
- Keine Linearitätskorrektur erforderlich
- Extrem niedrige Temperaturdrift von 0,0073 °C
- Extrem niedrige Temperaturdrift:
- 0,0073 °C
- Geringer Stromverbrauch
- Langzeitstabilität und -zuverlässigkeit
- Keine Kalibrierung und Korrektur erforderlich
- Hohe Genauigkeit für Industrie-, Messgeräte- und Medizintechnik-Applikationen
Applikationen
- Vitalzeichenüberwachung (VSM)
- Medizinische Geräte
- Ersatz für Widerstandstemperaturdetektor (RTD) und Thermistor
- Transport und Lagerung von Lebensmitteln
- Thermoelement-Kaltstellenkompensation
- Umgebungsüberwachung sowie Heizung, Lüftung und Klimaanlage (HLK)
- Laserdioden-Temperatursteuerung

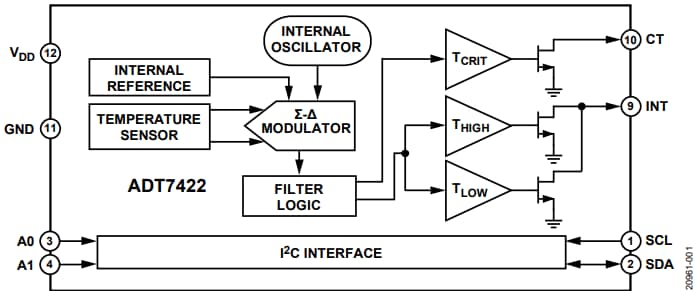

Blockdiagramm
