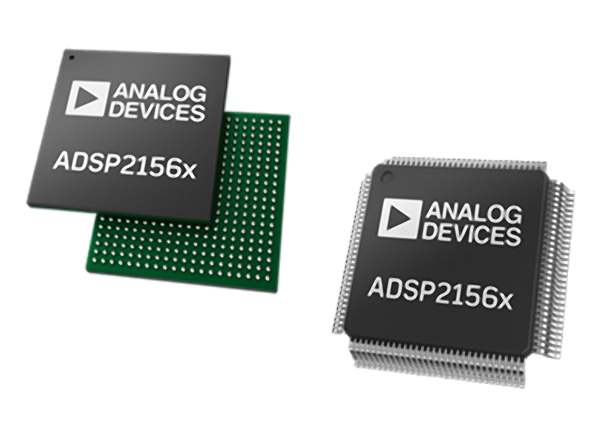

Analog Devices Inc. ADSP-2156X SHARC+-Einzelcore-Hochleistungs-DSP

Analog Devices Inc. ADSP-2156X SHARC+-Einzelcore-Hochleistungs-DSPs basieren auf dem SHARC+^®-Einzelcore, der ein Mitglied der SIMD-SHARC-Produktfamilie von Digitalsignalprozessoren (DSPs) ist und über die Super-Harvard-Architektur von ADI verfügt. Diese 32-Bit-/40-Bit- und 64-Bit-Fließkomma-Prozessoren sind für Hochleistungs-Audio-/Fließkomma-Applikationen optimiert und verfügen über einen großen On-Chip-SRAM (Static Random Access Memory, SRAM), mehrere interne Busse, die Ein-/Ausgangs-(I/O)-Engpässe eliminieren und innovative digitale Audio-Schnittstellen (DAI).

Zusätzliche SHARC+-Core-Funktionen umfassen Cache-Erweiterungen und Seitenkanäle, während gleichzeitig die Befehlssatz-Kompatibilität zu bisherigen SHARC-Produkten beibehalten wird. Die SHARC+ ADSP-21566, ADSP-21567 und ADSP-21569 Prozessoren integrieren einen umfangreichen Satz von branchenführenden Systemperipherien und Speicher. Diese Eigenschaften machen den ADSP-2156x ideal für Applikationen, die eine Programmierbarkeit ähnlich dem reduzierten Befehlssatz-Computing (RISC), der Multimedia-Unterstützung und richtungsweisenden Signalverarbeitung erfordern, während sie in einem integrierten Gehäuse untergebracht sind. Diese Applikationen umfassen eine große Auswahl von Märkten, einschließlich Fahrzeuganwendungen, professionelle Audio- und Industrie-basierte Applikationen, die eine hohe Fließkomma-Leistung erfordern.

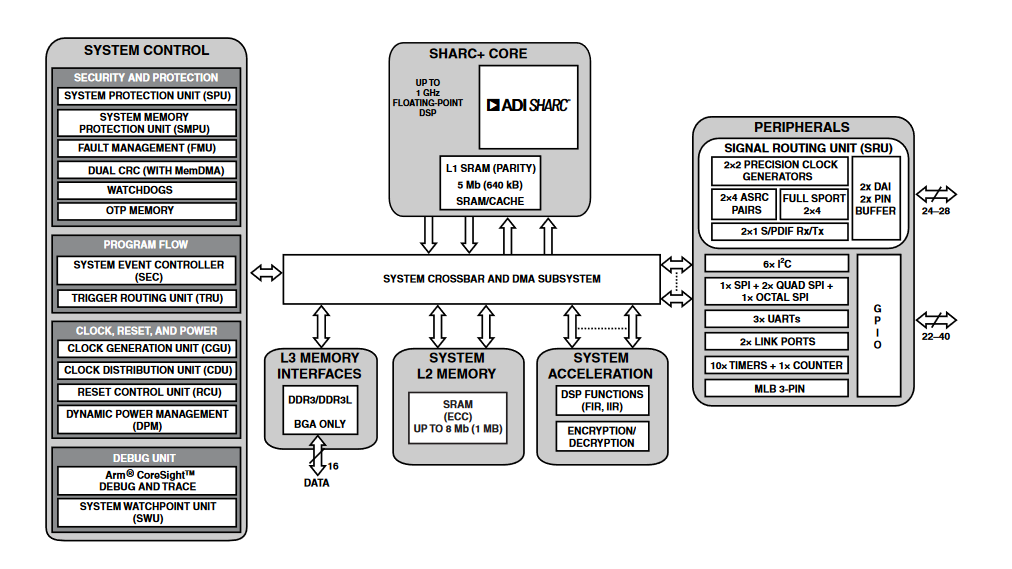

Merkmale

Verbesserter SHARC+-Hochleistungs-Fließkomma-Core
- Bis zu 1 GHz
- Bis zu 5 MB (640 KB) Stufe 1 (L1) SRAM-Speicher mit Parität (optionale Konfiguration als Cache)
- Unterstützung für 32-Bit-, 40-Bit- und 64-Bit-Fließkomma
- 32-Bit-Festpunkt
- Byte-, Kurzwort-, Wort-, Langwort-adressiert
Leistungsstarkes DMA-System
On-Chip-Speicherschutz
Integrierte Sicherheitsmerkmale
Niedrige Systemleistungsaufnahme über den Automotive-Temperaturbereich
Verbesserte FIR- und IIR-Beschleuniger, die mit bis zu 1 GHz betrieben werden

Speicher
- Großer On-Chip-SRAM der Stufe 2 (L2) mit ECC-Schutz von bis zu 1 MB
- Eine Schnittstelle der Stufe 3 (L3), die für einen geringen Stromverbrauch optimiert ist und eine 16-Bit-Schnittstelle zu DDR3 (unterstützt 1,35-V-fähige DDR3L-Bauteile) SDRAM-Bauteile bietet
Sicherheit und Schutz
- Crypto-Hardwarebeschleuniger
- Schnelles, sicheres Hochfahren mit IP-Schutz
Gehäuseoptionen
- 400-Ball-CSP_BGA von 17 mm x 17 mm (Rastermaß von 0,8 mm)
- 120-Pin-LQFP_EP (Rastermaß von 0,4 mm)
RoHS-konform

Applikationen

Automotive: Audioverstärker, Haupteinheit, ANC/RNC, Rücksitz-Unterhaltung, digitales Cockpit, FAS

Unterhaltungselektronik: Lautsprecher, Soundbars, AVRs, Konferenzsysteme, Mischpulte, Mikrofon-Arrays, Kopfhörer

WEITERE RESSOURCEN

Nutzung von On-Chip-FIR- und IIR-Hardware-Beschleunigern

FIR-Filter (Finite Impuls Response) und IIR-Filter (Infinite Impulse Response) sind die am häufigsten verwendeten digitalen Signalverarbeitungs-Algorithmen – insbesondere für Audioverarbeitungsapplikationen. Erfahren Sie mehr über die Verwendung der On-Chip-FIR- und IIR-Hardware-Beschleunigern, um den Core für eine andere Verarbeitung freizugeben.
