Analog Devices Inc. RadioVerse™ ADRV9008-2 Breitband-HF-Transmitter

Die Dual-Transmitter verwenden einen innovativen direkten Wandlungsmodulator, der das Qualitätsniveau einer Multicarrier-Makrobasisstation erzielt und einen sehr geringen Stromverbrauch bietet. Im 3G/4G-Modus beträgt die maximale hohe Signalbandbreite 200 MHz. Im MC-GSM-Modus, der über eine höhere bandinterne SFDR verfügt, beträgt die maximale hohe Signalbandbreite 75 MHz.

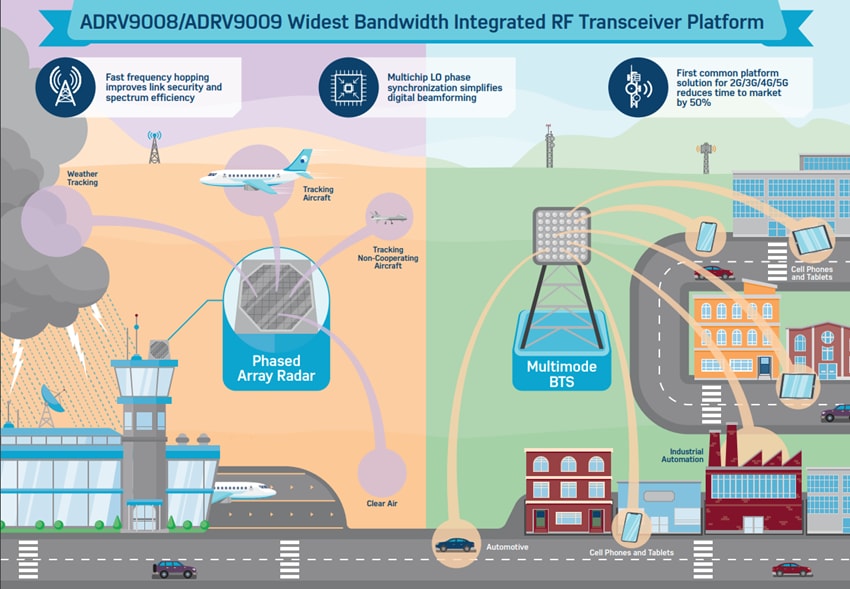

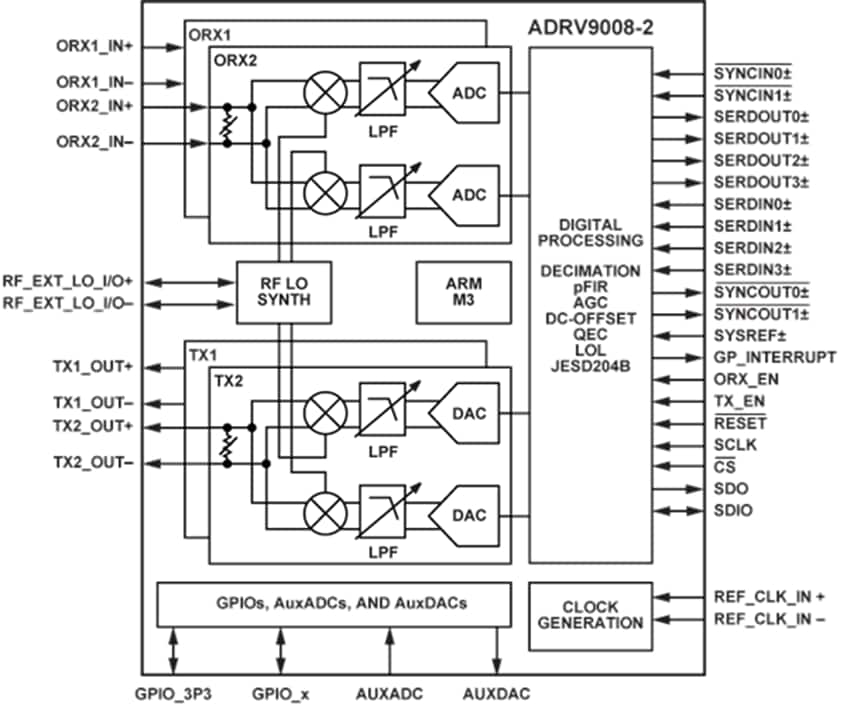

 Der Überwachungspfad besteht aus einer großen Bandbreite direkter Wandlerempfänger mit modernstem Dynamikbereich. Das vollständige Empfangs-Subsystem enthält eine DC-Offset-Korrektur, Quadratur-Fehlerbehebung (QEC) und digitale Filterung, wodurch die Notwendigkeit dieser Funktionen im digitalen Basisband eliminiert werden. Verschiedene Hilfs-Funktionen, wie z. B. ADCs, DACs und GPIOs für PA- und HF-Frontend-Steuerung sind ebenfalls enthalten.

Der vollständig integrierte Phasenregelkreis (PLL) bietet eine hohe Leistung, eine extrem stromsparende Fractional-N-HF-Frequenz-Synthese für die Transmitter- und Empfängerbereiche. Ein zusätzlicher Synthesizer erzeugt die Takte, die für die Wandler, digitalen Schaltungen und die serielle Schnittstelle notwendig sind. Besondere Vorsichtsmaßnahmen wurden ergriffen, um die in Basisstations-Applikationen mit hoher Leistungsfähigkeit erforderliche Isolierung bereitzustellen. Alle VCO- und Schleifenfilter-Komponenten sind integriert.

Die JESD204B Hochgeschwindigkeits-Schnittstelle unterstützt Spurraten von bis zu 12,288 GBit/s pro Transmitter im größten Bandbreitenmodus und zwei Spuren für den Beobachtungspfad-Empfänger im größten Bandbreitenmodus.

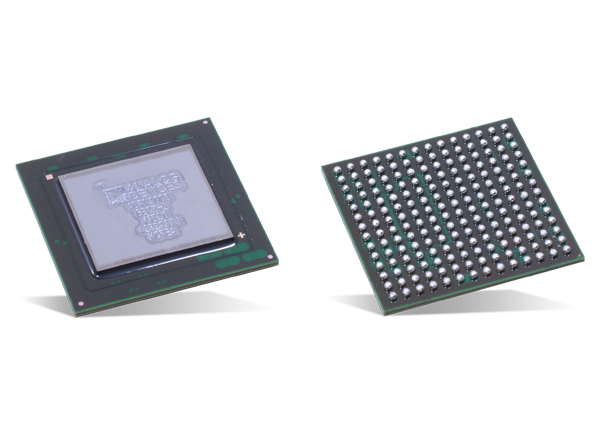

Der Core des ADRV9008-2 kann direkt von den 1,3 V und 1,8V-Reglern betrieben werden und wird über einen vieradrigen seriellen Standardanschluss gesteuert. Umfassende Abschaltmodi sind enthalten, um den Stromverbrauch während dem Normalbetrieb zu reduzieren. Der ADRV9008-2 ist in einem 196-Ball-Chip-Scale-Ball-Grid-Array (CSP_BGA) von 12 mm x 12 mm untergebracht.
