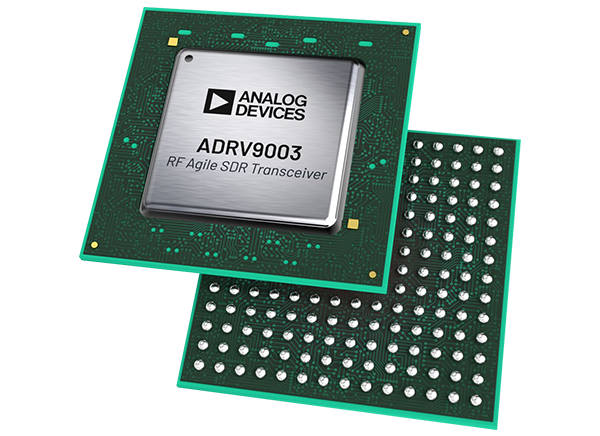

Analog Devices Inc. ADRV9003 Schmalband-/Breitband-HF-Transceiver
Der Analog Devices Inc. ADRV9003 Schmalband-/Breitband-HF-Transceiver ist ein hochintegrierter HF-Transceiver mit einem Einkanal-Sender, Zweikanal-Empfängern, integrierten Synthesizern und digitalen Signalverarbeitungsfunktionen. Der ADRV9003 ist ein leistungsstarker, hochlinearer Transceiver mit hohem Dynamikbereich, der für die Systemoptimierung der Leistung gegenüber dem Stromverbrauch ausgelegt ist. Das Bauteil ist konfigurierbar und eignet sich hervorragend für anspruchsvolle, stromsparende, tragbare und batteriebetriebene Geräte. Der ADRV9003 wird von 30 MHz bis 6.000 MHz betrieben und deckt die UHF-, VHF- und ISM-Bänder (Industrie, Wissenschaft und Medizin) und Mobilfunk-Frequenzbänder im Schmalband (kHz)- und Breitband-Betrieb bis zu 40 MHz ab. Der ADRV9003 ist sowohl für den TDD- als auch für den FDD-Betrieb geeignet.
Der Transceiver besteht aus direkten Umwandlungssignalpfaden mit hochmodernem Rauschfaktor und Linearität. Jedes vollständige Empfänger- und Sender-Subsystem umfasst eine DC-Offset-Korrektur, eine Quadratur-Fehlerbehebung (QEC) und programmierbare Digitalfilter, welche die Notwendigkeit für diese Funktionen im digitalen Basisband eliminieren. Darüber hinaus sind mehrere Hilfsfunktionen, wie z. B. zusätzliche Analog-Digital-Wandler (ADCs), zusätzliche Digital-Analog-Wandler (DACs) und Universal-Ein-/Ausgänge (GPIOs) integriert, um eine zusätzliche Überwachungs- und Steuerungsfunktion zu bieten.
Der vollständig integrierte Phasenregelkreis (PLL) bietet eine hohe Leistung, eine extrem stromsparende Fractional-N-Frequenz-Synthese für die Sender-, Empfänger- und Taktgeberbereiche. Sorgfältige Design- und Layout-Techniken bieten die Isolierung, die in leistungsstarken persönlichen Funkapplikationen erforderlich sind. Alle spannungsgesteuerten Oszillatoren (VCO) und Schleifenfilterkomponenten sind integriert, um die Anzahl externer Komponenten zu minimieren. Die lokalen Oszillatoren (LOs) verfügen über flexible Konfigurationsoptionen und umfassen Schnellverriegelungs-Modi. Der Transceiver enthält stromsparende Schlaf- und Überwachungsmodi, um Strom zu sparen und die Batterielaufzeit von tragbaren Geräten zu verlängern, während gleichzeitig die Kommunikation überwacht wird.
Der ADRV9003 von Analog Devices kann direkt von den 1,0-V-, 1,3-V- und 1,8-V-Reglern betrieben werden und wird über einen vieradrigen seriellen Standardanschluss gesteuert. Andere Spannungsversorgungen werden verwendet, um korrekte digitale Schnittstellenpegel bereitzustellen und die Leistung des Empfängers, Senders und Hilfswandlers zu optimieren. Schnittstellen mit hoher Datenrate und niedriger Datenrate werden mit der Auswahl an konfigurierbaren CMOS- oder Niederspannungs-Differenzial-Signalisierungs(LVDS)-SSI (SSI, serielle synchrone Schnittstelle) unterstützt. Der ADRV9003 ist in einem 196-Ball-Chip-Scale-Gehäuse mit Ball-Grid-Array (CSP_BGA) von 12 mm x 12 mm untergebracht.
Merkmale
- Hochintegrierter Transceiver mit Einkanal-Sender und Zweikanal-Empfängern
- Frequenzbereich: 30 MHz bis 6.000 MHz
- Sender- und Empfängerbandbreite: 12 kHz bis 40 MHz
- Zwei vollständig integrierte Fractional-N-HF-Synthesizer
- Synchrone und serielle LVDS- und CMOS-Datenschnittstellenoptionen
- Stromsparende Überwachung und Schlafmodus
- Multichip-Synchronisierungsfunktionen
- Schneller Frequenzsprung
- Dynamische Profilschaltung für dynamische Datenraten und Abtastraten
- Über eine 4-Draht-SPI-Schnittstelle vollständig programmierbar
- 12mm × 12mm, 196-ball CSP_BGA
Applikationen
- Geschäftskritische Kommunikation
- Sehr hohe Frequenz (VHF), extrem hohe Frequenz (UHF) und Mobilfunk bis 6 GHz
- Time-Division-Duplexing(TDD)- und Frequency-Division-Duplexing(FDD)-Applikationen
Funktionales Blockdiagramm
