Analog Devices Inc. ADRF5300 Reflektierende SPDT-Schalter
Analog Devices Inc. ADRF5300 Reflektierende SPDT-Schalter werden im Siliziumverfahren hergestellt und sind für 5G-Applikationen im Bereich von 24 GHz bis 32 GHz ausgelegt. Der ADRF5300 verfügt über eine geringe Einfügungsdämpfung von 1,1 dB, eine hohe Isolierung von 38 dB und eine HF-Eingangsbelastbarkeit von durchschnittlich 28 dBm und 36 dBm Spitze.
Die ADRF5300 reflektierenden SPDT-Schalter von ADI enthalten einen negativen Spannungsgenerator (NVG) für den Betrieb mit einer positiven Einzelversorgung von 3,3 V (VDD), die auf dem VDD-Pin angelegt ist. Der ADRF5300 ermöglicht CMOS-kompatible und Niederspannungs-Transistor-Logik-kompatible (LVTTL) Steuerungen

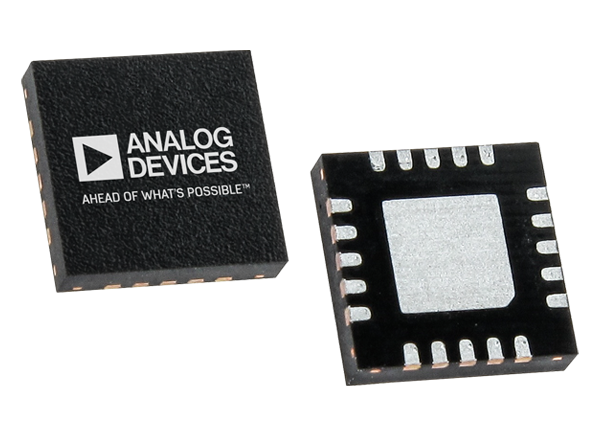

Die ADRF5300 nichtreflektierenden SPDT-Schalter sind in einem RoHS-konformen LGA-Gehäuse (Land-Grid-Array, LGA) mit 20 Anschlüssen von 3 mm x 3 mm verfügbar und werden über eine Betriebstemperatur von -40 °C bis +105 °C betrieben.
Merkmale
- Reflektierendes Design
- Geringe Einfügungsdämpfung: 1,1 dB
- Hohe Isolierung: 38 dB
- Hohe Eingangslinearität
- 37dBm P0.1dB
- 65dBm IP3
- Hohe HF-Eingangsstrombelastbarkeit
- 28 dBm durchschnittlich
- 36 dBm Spitze
- Einzelversorgungsbetrieb: 3,3 V
- Interner negativer Spannungsgenerator
- HF-Einschwingzeit: 70 ns (0,1 dB endgültiger HF-Ausgang)
- RoHS-konformes Land-Grid-Array-Gehäuse mit 20 Anschlüssen von 3 mm × 3 mm
Applikationen
- Industrie-Scanner
- Prüf- und Messgeräte
- 5G-Millimeterwellen-Mobilfunk-Infrastruktur
- Militärfunkgeräte, Radargeräte, elektronische Schutzsysteme (ECMs)
- Mikrowellenfunkgeräte und Very Small Aperture Terminals (VSATs)
Dazugehöriges Evaluierungsboard
Analog Devices Inc. ADRF5300-EVALZ Evaluierungsboard
Eine Plattform zur Evaluierung des Betriebsverhaltens des ADRF5300 reflektierenden SPDT-Schalters.

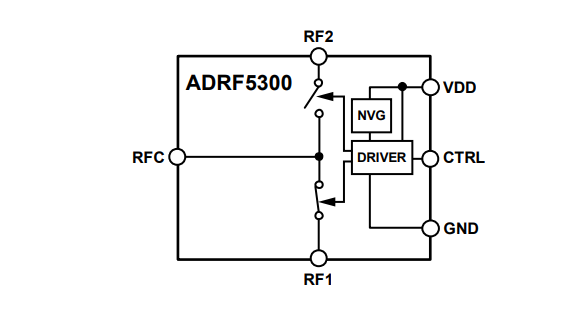

FUNKTIONALES BLOCKDIAGRAMM
Veröffentlichungsdatum: 2020-10-29
| Aktualisiert: 2022-03-11
