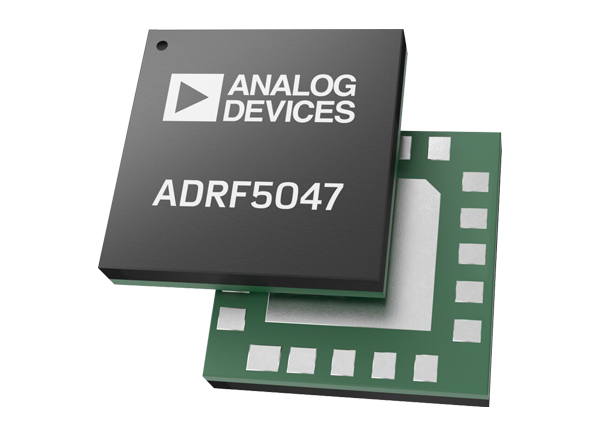

Analog Devices Inc. ADRF5047 Reflektierender Silizium-SP4T-Schalter (9 kHz bis 44 GHz)

Der Analog Devices Inc. ADRF5047 reflektierende Silizium-SP4T-Schalter (Single-Pole Four-Throw, SP4T) ist für einen Betrieb von 9 kHz bis 44 GHz mit einer Einfügungsdämpfung von weniger als 2,7 dB und einer Isolierung von mehr als 31 dB ausgelegt. Das Bauteil wird in Industrie-Scannern, Test-Messgeräten, Mobilfunk-Infrastruktur, Militärkommunikation und Mikrowellen-Funkgeräten verwendet. Der ADRF5047 verfügt über eine Funkfrequenz(HF)-Eingangsstrombelastbarkeit von 26,5 dBm sowohl für den Durchgangspfad als auch für das Hot-Switching. Diese Bauteile ziehen einen niedrigen Strom von 3 μA bei einer positiven Versorgung von +3,3 V und -110 μA bei einer negativen Versorgung von -3,3 V.

Der ADRF5047 ist Pin-kompatibel mit der ADRF5046 schnellschaltenden Version, die von 100 MHz bis 44 GHz betrieben wird. Der ADRF5047 ist in einem RoHS-konformen LGA-Gehäuse (Land-Grid-Array) mit 20 Anschlüssen von 3 mm × 3 mm verfügbar und wird über einen Temperaturbereich von -40 °C bis +105 °C betrieben.

Merkmale

Ultra-Breitband-Frequenzbereich: 9 kHz bis 44 GHz
Reflektierendes Design
Geringe Einfügungsdämpfung
- 1,5 dB bis 18 GHz
- 2,4 dB bis 40 GHz
- 2,7 dB bis 44 GHz
Hohe Isolierung
- 47 dB bis 18 GHz
- 33 dB bis 40 GHz
- 31 dB bis 44 GHz

Hohe Eingangslinearität
- 26,5 dBm (typisch) P0.1dB:
- IP3: 50 dBm (typisch)
Hohe HF-Eingangsstrombelastbarkeit
- Durchgängier Pfad: 26 dBm
- Heißschaltend: 26 dBm
Keine Niederfrequenzstörung
HF-Einschwingzeit von 0,1 dB: 5,2 ns

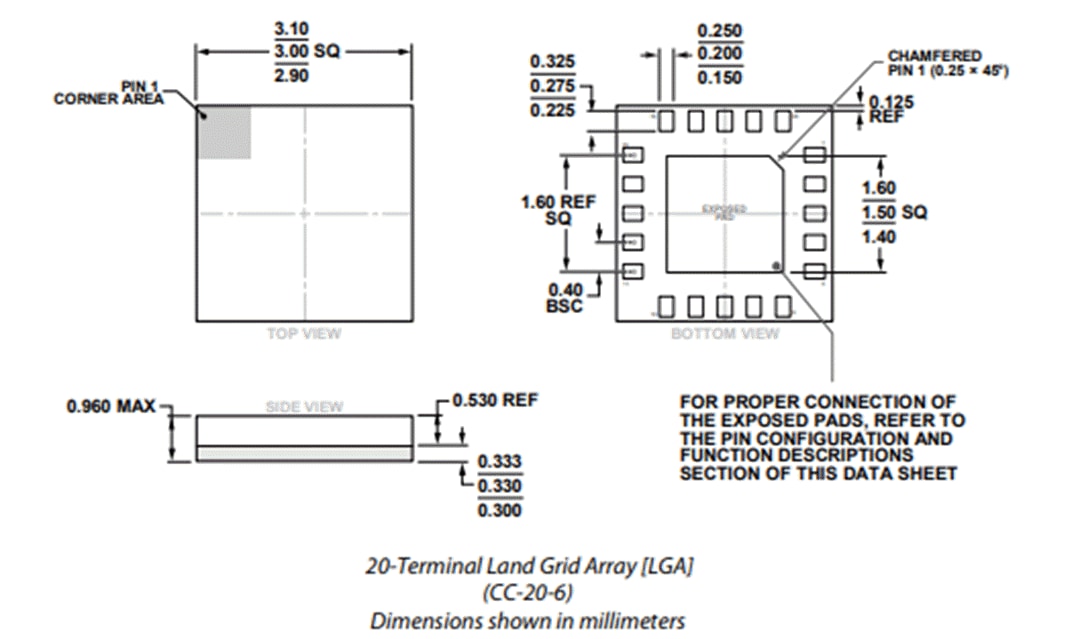

RoHS-konformes LGA-Gehäuse mit 20 Anschlüssen von 3 mm × 3 mm
Pin-kompatibel mit ADRF5046, schnellschaltende Version
