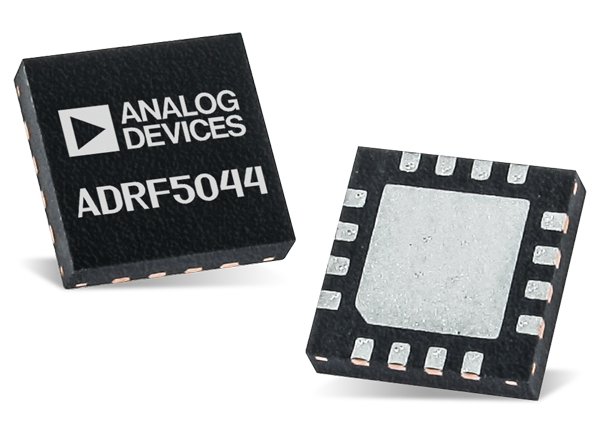

Analog Devices Inc. ADRF5044 SP4T-Schalter

Analog Devices ADRF5044 einpolige, vierstufige (SP4T) Schalter sind Allzweck-SP4T-Schalter mit einem Ultra-Breitband-Frequenzbereich. Entwickelt mit einem Silizium-Prozess und einem nichtreflektierenden 50-Ω-Design, bieten diese Schalter eine komplementäre Metall-Oxid-Halbleiter (CMOS)/Niederspannungs-Transistor-Transistor-Logik-kompatible (LVTTL) Steuerung. Diese Breitband-Schalter erfordern Dual-Versorgungsspannungen von +3,3 V und −3,3 V und haben einen 0,1dB- Einschwingzeit von 37 ns.

Die ADRF5044 Schalter bieten eine hohe Isolation, eine niedrige Einfügungsdämpfung, hohe Eingangslinearität von 28 dBm P1dB und 50 dBm IP3 und eine Hochleistungsverarbeitung von 24 dBm für durchgängige wie auch terminierte Pfade über einen Frequenzbereich von 100 MHz bis 30 GHz. Erhältlich in einem 24-poligen LGA-Gehäuse, eignen sich die ADRF5044 Schalter hervorragend für Mikrowellen- und Militärfunkgeräte, Radargeräte und Breitband-Telekommunikationssysteme.

Merkmale

Ultrabreitband-Frequenzbereich: 100 MHz bis 30 GHz
Nichtreflektierendes Design von 50 Ω
Geringe Einfügungsdämpfung: 2,6 dB bei 20 GHz bis 30 GHz
Hohe Isolation: 43 dB bei 20 GHz bis 30 GHz
Hohe Eingangslinearität
- P1dB: typ. 28 dBm
- IP3: typ. 50 dBm
Hohe Belastbarkeit
- 24 dBm durchgängiger Pfad
- 24 dBm terminierter Pfad
Keine Niederfrequenzstörung
0,1 dB Einschwingzeit (50 % V_CTL bis 0,1 dB des endgültigen HF-Ausgangs): 37 ns
24-Terminal-LGA-Gehäuse

Applikationen

Test- und Messgeräte
Mikrowellenfunkgeräte und sehr kleine Öffnungsanschlüsse (Very Small Aperture Terminals, VSATs)
Militärfunkgeräte, Radargeräte, elektronische Schutzsysteme (ECMs)
Breitband-Telekommunikationssysteme
