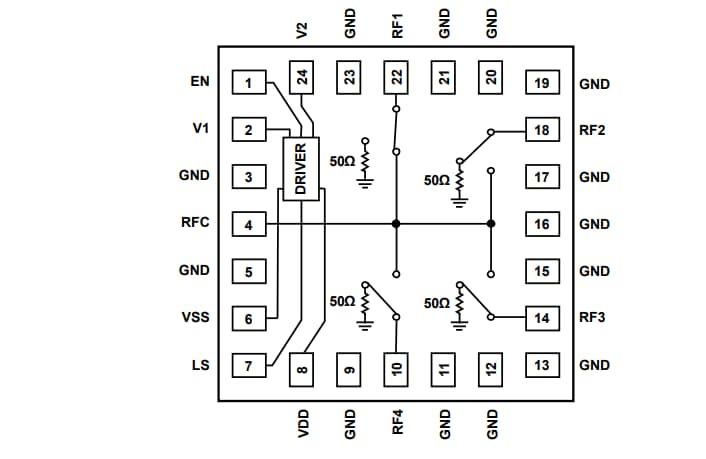

Analog Devices Inc. ADRF5042/43 Reflektionsfreie 44-GHz-Si-SP4T-Schalter

Analog Devices Inc. ADRF5042/43 Reflektionsfreie 44-GHz-Si-SP4T-Schalter implementieren das SOI-Verfahren (Silicon-on-Insulator, SOI). Der ADRF5042 bietet einen Frequenzbereich von 100 MHz bis 44 GHz, eine Einfügungsdämpfung von weniger als 3,2 dB und eine Isolierung von mehr als 35 dB. Der ADRF5042 Schalter hat eine HF-Eingangsleistung von 24 dBm für sowohl durchgängige als auch terminierte Pfade.

Der ADRF5042 von ADI benötigt eine duale Versorgungsspannung von +3,3 V und -3,3 V. Das Bauteil verwendet CMOS- und Niederspannungs-Transistor-zu-Transistor-Logikschaltungs(LVTTL)-kompatible Steuerungen. Der ADRF5042 verfügt über Freigabe- und Logikschaltungs-Auswahlsteuerungen, die alle Aus-Zustand- bzw. Anschluss-Spiegelungen enthalten. Der ADRF5042 ist mit der ADRF5043 Niederfrequenz-Abschaltversion, die von 9 kHz bis 44 GHz betrieben wird, Pin-kompatibel.

Der ADRF5042 nichtreflektierende Silizium-SP4T-Schalter ist in einem RoHS-konformen Land-Grid-Array-Gehäuse (LGA) mit 24 Anschlüssen von 3 mm x 3 mm erhältlich und hat eine Betriebstemperatur von -40 °C bis +105 °C.

Merkmale

Ultrabreitband-Frequenzbereich: 100 MHz bis 44 GHz
Reflektionsfreies 50-Ω-Design
Niedrige Einfügungsdämpfung
- 1,8 dB bis 18 GHz
- 2,8 dB bis 40 GHz
- 3,2 dB bis 44 GHz
Hohe Isolierung
- 50 dB bis 18 GHz
- 39 dB bis 40 GHz
- 35 dB bis 44 GHz
Hohe Eingangslinearität
- 26 dBm typisch P0.1dB
- 47 dBm typisch IP3

Hohe Belastbarkeit
- Durchgängiger Pfad von 24 dBm
- Terminierter Pfad von 24 dBm
Steuerung für vollständig ausgeschalteten Zustand
Logikauswahlsteuerung
Keine Niederfrequenzstörungen
Einschwingzeit von 30 ns (0,1 dB endgültiger HF-Ausgang)
Land-Grid-Array Gehäuse (LGA) mit 24 Anschlüssen von 3 mm x 3 mm
Pin-kompatibel mit ADRF5043 Niederfrequenz-Abschaltversion
