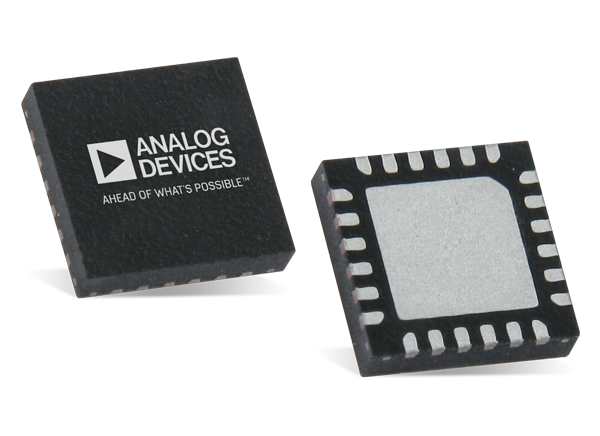

Analog Devices Inc. ADRF5040 SP4T-Schalter mit hoher Isolierung
Analog Devices ADRF5040 einpoligen SP4T-Schalter (Single-Pole-Quad-Throw) mit hoher Isolierung sind reflektionsfreie Universal-Breitband-Schalter, die den Bereich von 9 kHz bis 12 GHz abdecken. Die ADRF5040 Schalter sind in einem LFCSP-Gehäuse zur Oberflächenmontage von 4 mm x 4 mm untergebracht und bieten eine hohe Isolierung von 34 dB und eine geringe 0,8-dB-Einfügungsdämpfung von bis zu 8 GHz.
Die ADRF5040 Schalter werden über einen positiven Regelbereich von 0 V bis 3,3 V betrieben und zeichnen sich durch eine hervorragende Strombelastbarkeit aus. Mit Versorgungen von +3,3 V und −3,3 V haben die Bauteile einen durchgängigen Pfad von 33 dBm und einen terminierten Pfad von 27 dBm.
Merkmale
- Reflektionsfreies 50-Ω-Design
- Positiver Steuerungsbereich: 0 V bis 3,3 V
- Geringe Einfügungsdämpfung: 0,8 dB bei 8 GHz
- Hohe Isolierung: 34 dB bei 8 GHz
- Hohe Strombelastbarkeit:
- 33 dBm durchgängiger Pfad
- 27 dBm terminierter Pfad
- Hohe Linearität
- 1-dB-Kompression (P1dB): 37 dBm (typisch)
- Eingangsschnittpunkt der dritten Ordnung (IIP3): 58 dBm bei 8 GHz (typisch)
- ESD-Einstufung: 4 kV Human-Body-Modell (HBM)
- 24-Pin-LFCSP-Gehäuse von 4 mm×4 mm
- Keine Niederfrequenzstörung
- HF-Einschwingzeit (Abstand von 0,05 dB endgültiger HF-OUT): 9 μs
Applikationen
- Glasfasertechnik- und Breitband-Telekommunikationen
- Mikrowellenfunkgeräte und Very Small Aperture Terminals (VSAT)
- Militärfunkgeräte, Radargeräte, elektronische Schutzsysteme (ECM)
- Prüf- und Messgeräte

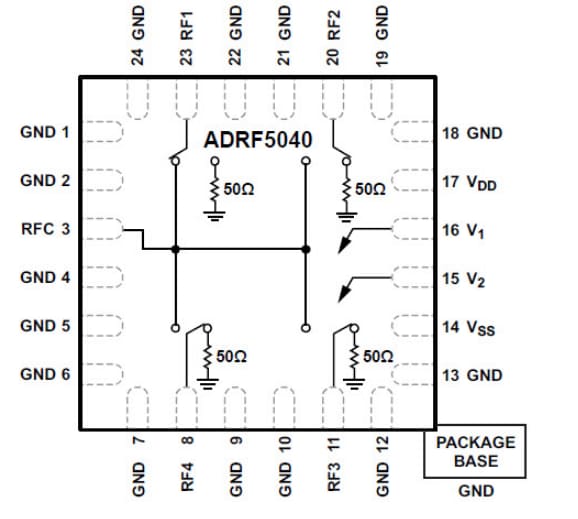

Funktionales Blockdiagramm
Dazugehöriges Tool
Analog Devices Inc. ADRF5040-EVALZ Evaluierungsboard
Evaluiert die Funktionen und Fähigkeiten der ADRF5040 SP4T-Schalter mit hoher Isolierung.
Veröffentlichungsdatum: 2017-08-07
| Aktualisiert: 2022-04-18
