Analog Devices Inc. ADPA7007 GaAs-pHEMT-MMIC-Leistungsverstärker
Der Analog Devices ADPA7007 GaAs-pHEMT-MMIC-Leistungsverstärker ist ein dezentraler Verstärker mit einem Pseudomorphic-High-Electron-Mobility-Transistor (pHEMT) und monolithischem Mikrowellen-integrierter Schaltkreis, der von 18 GHz bis 44 GHz betrieben wird. Der Verstärker bietet eine Verstärkung von 21,5 dB, eine Ausgangsleistung für die 1 dB Kompression (P1 dB) von 31 dBm und einen typischen Ausgangsschnittpunkt der dritten Ordnung (IP3) des 41 dBm. Der ADPA7007 benötigt 1.400 mA von einer 5 V-Versorgung auf der Versorgungsspannung (VDD) und verfügt über Eingänge und Ausgänge, die intern an 50 Ω angepasst sind und die integration in Multichip-Module (MCM) erleichtern. Alle Daten werden mit dem Chip aufgenommen, der über zwei 0,025 mm Drahtverbindungen verbunden ist, die weniger als 0,31 mm lang sind.
Merkmale
- Ausgangs-P1dB: 31 dBm bei 22 GHz bis 36 GHz (typisch)
- PSAT: 32 dBm bei 22 GHz bis 36 GHz (typisch)
- Gain: 21,5 dB von 22 GHz bis 36 GHz (typisch)
- Ausgangs-IP3: 41 dBm bei 22 GHz bis 44 GHz (typisch)
- Versorgungsspannung: 5 V bei 1.400 mA (typisch)
- Ein- und Ausgang an 50 Ω angepasst
- Chip-Größe von 3,610 mm × 3,610 mm × 0,102 mm
Applikationen
- Militärwesen und Raumfahrt
- Prüf- und Messgeräte

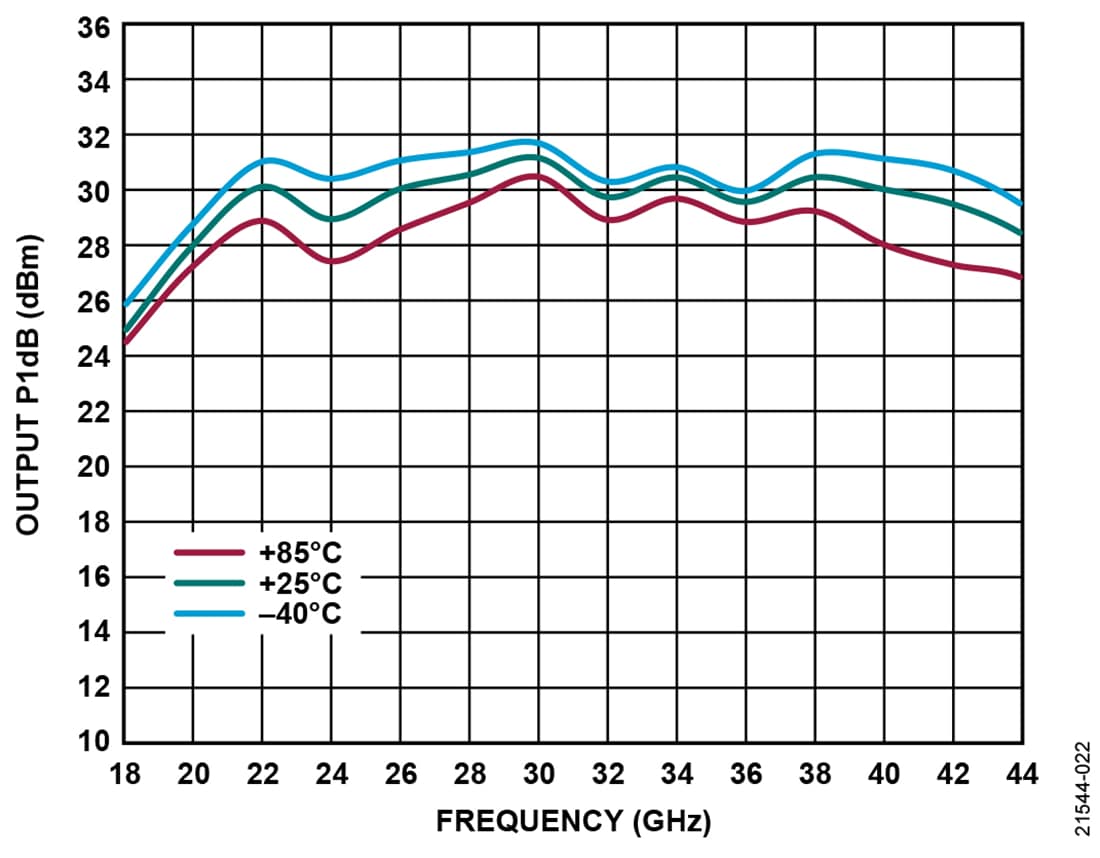

Ausgangs-P1dBm gegenüber Frequenz (Temperatur)

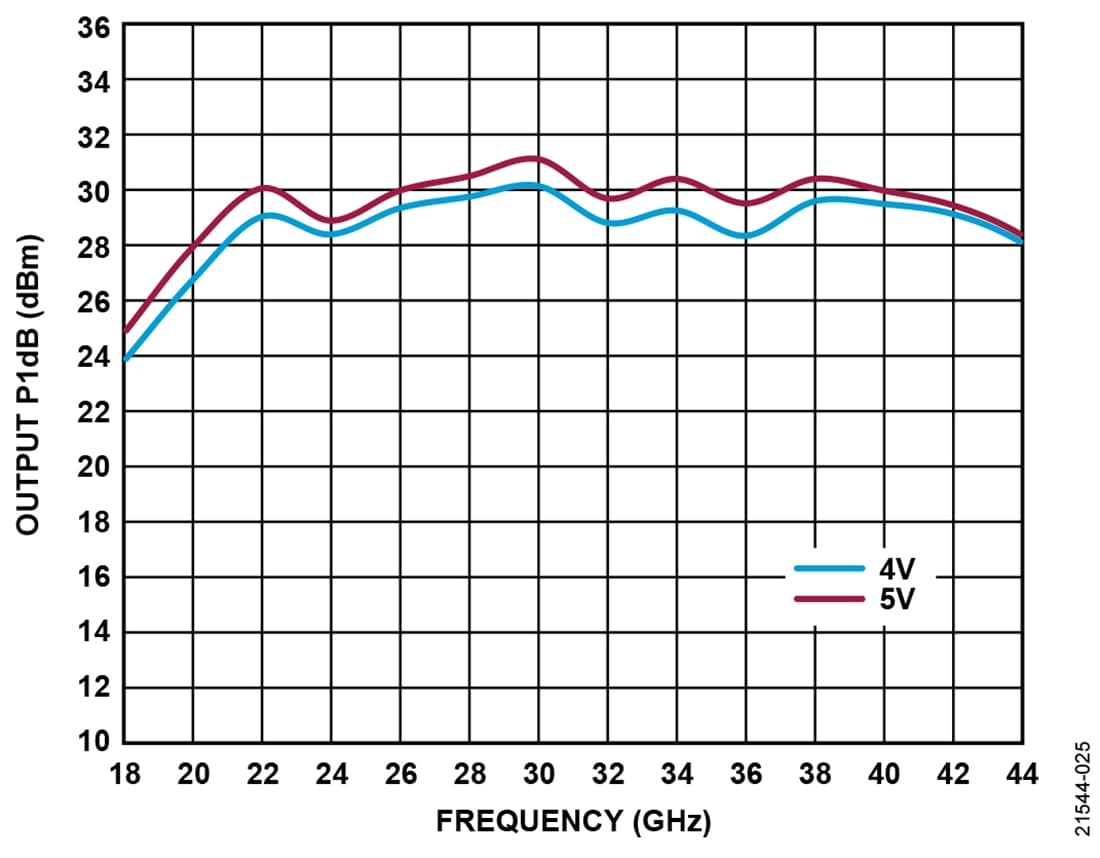

Ausgangs-P1dBm gegenüber Frequenz (Spannung)
Gain und Rückflussdämpfung gegenüber Frequenz
