Analog Devices Inc. ADPA7002-Leistungsverstärker
Analog Devices Inc. ADPA7002 Leistungsverstärker sind Galliumarsenid (GaAs), Pseudomorphic High Electron Mobility Transfer (pHEMT), monolithisch-integrierte Mikrowellenschaltungen (MMIC), 28dBm (1/2W) Verstärker. Der ADPA7002 enthält einen temperaturkompensierten On-Chip-Leistungsdetektor mit einem Betriebsbereich zwischen 18 GHz und 44 GHz.
Die ADI ADPA7002-Leistungamperen liefern15 dB Kleinsignalverstärkung und 30 dBm gesättigte Ausgangsleistung (PSAT) bei 32 GHz aus einer 5-V-Versorgung. Mit einem IP3 von 38 dBm ist das Gerät ideal für lineare Anwendungen, wie elektronische Gegenmaßnahmen und Instrumentierungsanwendungen, die einen effizienten PSAT von 28 dBm erfordern. Die HF-Ein und -Ausgänge der Verstärker sind intern aufeinander abgestimmt. Der Gleichstrom ist gesperrt, um die Integration in übergeordnete Baugruppen zu erleichtern.
Der ADPA7002 ist als 6 mm x 6 mm großer bleifreier Keramik-Chip mit Kühlkörper (LCC_HS) erhältlich, der einen geringen Wärmewiderstand aufweist und mit oberflächenmontierten Fertigungstechniken kompatibel ist.
Merkmale
- Ausgang P1dB bei 28 dBm (typisch bei 34 GHz bis 44 GHz)
- PSAT bei 29,5 dBm (typisch bei 24 GHz bis 34 GHz)
- Gain bei 15 dB (typisch bei 34 GHz bis 44 GHz)
- IP3 bei 38 dBm (typisch)
- Integrierter Leistungsdetektor
- Versorgungsspannung von 5 V bei 700 mA
- 16-terminal, 6mm × 6mm, Keramik, Hochfrequenz, Lufthohlraumgehäuse
Applikationen
- Militär
- Prüfgeräte
- Kommunikation

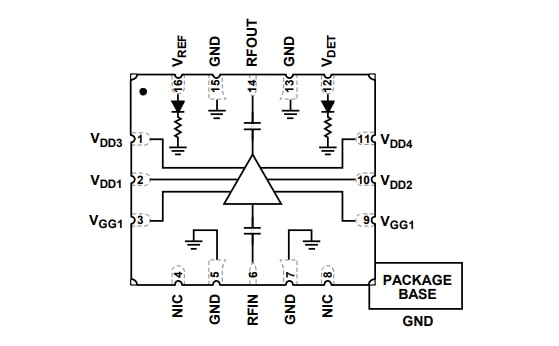

Blockdiagramm

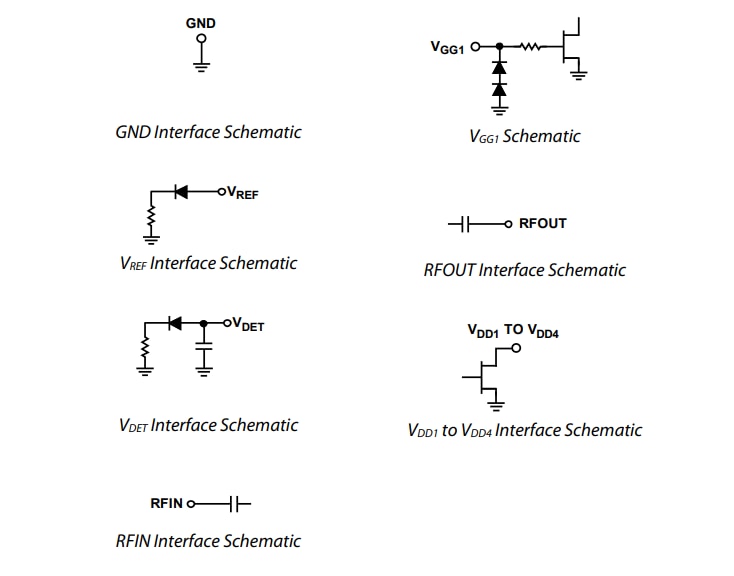

Schnittstellen-Schaltpläne
Veröffentlichungsdatum: 2023-03-17
| Aktualisiert: 2023-03-23
