Analog Devices Inc. ADPA1107 GaN-Breitband-Leistungsverstärker

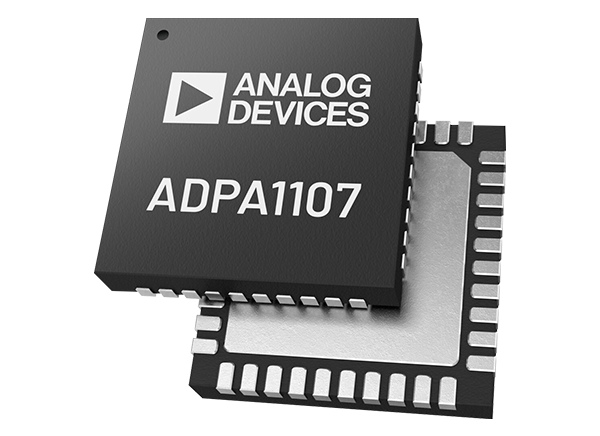

Der Analog Devices Inc. ADPA1107 Galliumnitrid-Breitband-Leistungsverstärker (GaN) liefert 45,0 dBm (35 W) mit einem typischen Leistungswirkungsgrad (PAE) von 56,5 % über eine Bandbreite von 4,8 GHz bis 6,0 GHz. Der ADPA1107 bietet eine Gain-Flachheit von ±0,5 dB von 5,4 GHz bis 6,0 GHz. Der ADPA1107 eignet sich hervorragend für gepulste Applikationen wie Radar, öffentliche Mobilfunkgeräte und Universal-Verstärkung. Der ADPA1107 von Analog Devices Inc. ist in einem 40-Pin-Lead-Frame-Chip-Scale-Gehäuse (LFCSP) von 6 mm × 6 mm verfügbar.
Merkmale
- POUT mit PIN (27,0 dBm: 45,0 dBm typisch bei 5,4 GHz bis 6,0 GHz)
- Kleinsignalverstärkung von 30,5 dB bei 4,8 GHz bis 5,4 GHz (typisch)
- Frequenzbereich: 4,8 GHz bis 6,0 GHz
- PAE mit PIN = 27,0 dBm (56,5 % bei 5,4 GHz bis 6,0 GHz, typisch)
- VDD (28 V bei IDQ = 350 mA mit einem Tastverhältnis von 10 %)
- 40-Pin-LFCSP-Gehäuse von 6 mm × 6 mm
Applikationen
- Wetterradar
- Marineradar
- Militärradar
Development Tools
Analog Devices Inc. ADPA1107-EVALZ Verstärker-Evaluierungsboard
Eine PCB, die aus einem kupferbeschichtetem Rogers 4350B mit einer Dicke von 10 mm, das an einem Aluminium-Wärmeverteiler montiert ist, hergestellt ist.

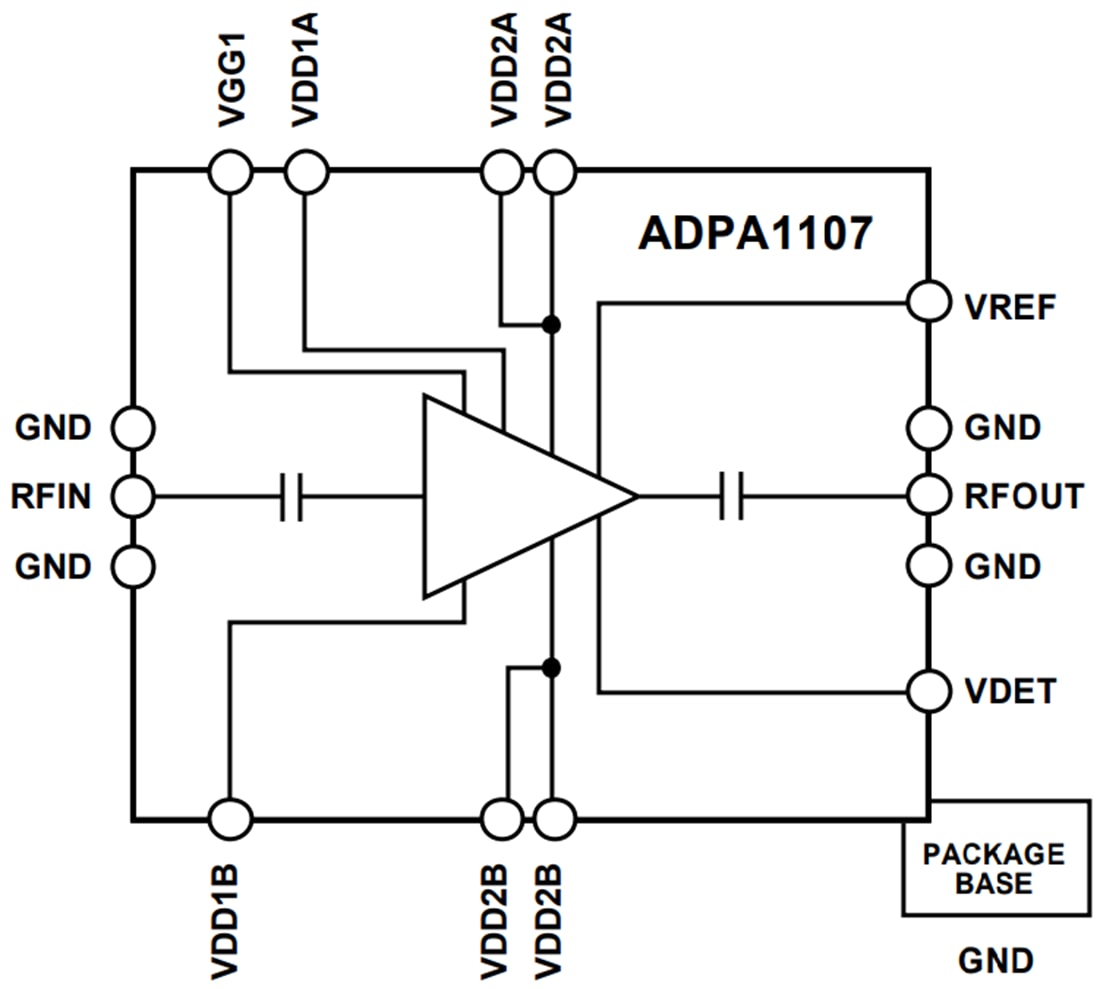

Funktionales Blockdiagramm
