Analog Devices Inc. ADPA1105-EVALZ Evaluierungskit

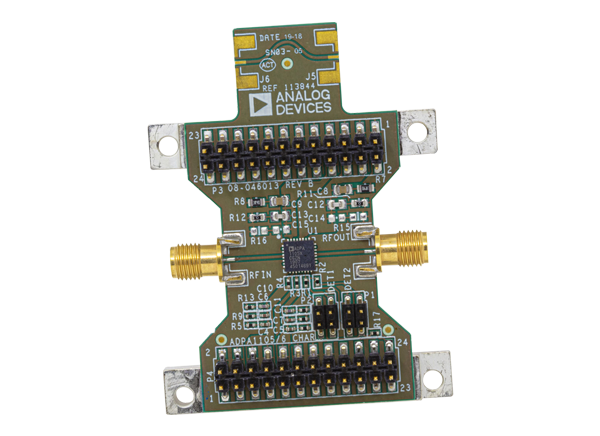

Das Analog Devices Inc. ADPA1105-EVALZ Evaluierungskit ermöglicht eine umfassende Evaluierung des ADPA1105 GaN-Leistungsverstärkers mit 0,9 GHz bis 1,6 GHz. Das ADPA1105-EVALZ besteht aus einer zweilagigen Leiterplatte (PCB) aus einem kupferbeschichtetem Rogers 4350B mit einer Dicke von 10 mm, das an einem Aluminium-Wärmespreizer montiert ist. Der Wärmespreizer bietet Unterstützung für sowohl die thermische Entlastung des Bauteils als auch eine mechanische Unterstützung der PCB.
Das ADPA1105-EVALZ Evaluierungskit von ADI wird mit einem Drain-Impulsladungsboard (Impulsgeber-Board) geliefert, das in die Stiftleisten eingesteckt und zur Steuerung der Vorspannung des ADPA1105 konfiguriert werden kann. Dies wird durch die Bereitstellung einer negativen Gate-Spannung und einem Steuersignal ermöglicht, das die Drain-Spannung mit dem ADPA1105-EVALZ Kit verbindet und trennt. Das ADPA1105-EVALZ kann auch einzeln im gepulsten Gate-Modus betrieben werden, wo ein negativer Impuls auf die ADPA1105 VGG1- und VGG2-Pins angelegt wird.
Merkmale
- Zweischichtiges Rogers 4350B-Evaluierungsboard mit Wärmespreizer
- SMA-Buchsen-HF-End-Launch-Steckverbinder
- Über den Kalibrierungspfad
- Drain- oder Gate-Impulsladungsfunktion
Lieferumfang Kit
- ADPA1105-EVALZ Evaluierungsboard
- Drain-Impulsladungsboard mit 50 V
Erforderliche Ausrüstung
- Impulsgenerator
- Oszilloskop
- Stromversorgung: 50 V/2 A
- Netzteil: -4 V
- Tektronix TCPA312A Stromsonde
- Tektronix TCPA300 Stromsonden-Verstärker
- HF-Signalgenerator
- Richtkoppler
- HF-Leistungssensor
- HF-Stromzähler
- HF-Dämpfer
Verwandte Produkte
Analog Devices Inc. ADPA1105 0,9-GHz- bis 1,6-GHz-GaN-Leistungsverstärker
Bieten 46 dBm mit einem typischen Leistungswirkungsgrad (PAE) von 60 % über eine Bandbreite von 0,9 GHz bis 1,4 GHz.

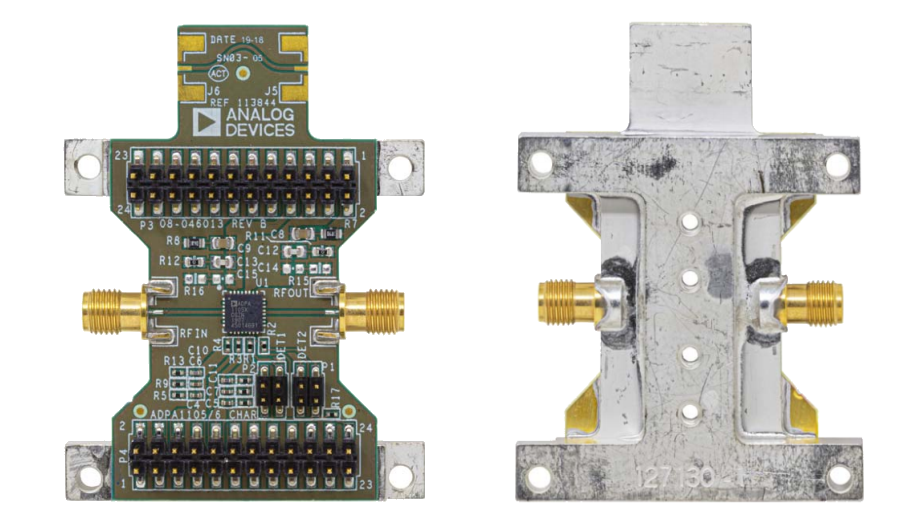

Layout der Vorder- und Rückseite
Veröffentlichungsdatum: 2020-11-23
