Analog Devices Inc. ADP8140 Evaluierungsboard

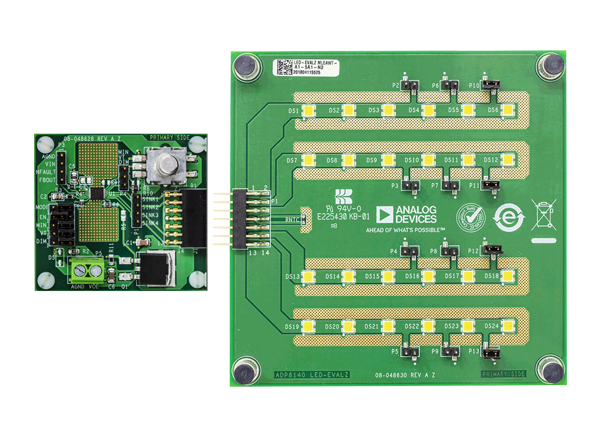

Das Analog Devices Inc. ADP8140 Evaluierungsboard (ADP8140CP-EVALZ) ist zur Evaluierung der ADP8140 Vierkanal-Hochstrom-LED-Treiber mit anpassbarer Leistungssteuerung ausgelegt. Das ADP8140CP-EVALZ Board evaluiert das ADP8140 Bauteil durch Ansteuerung von LED-Ketten mit einer maximalen Stromstärke von 350 mA pro Kette. Das Evaluierungskit enthält das ADP8140EB-EVALZ und das ADP8140 LED-EVALZ. Das ADP8140EB-EVALZ enthält einen ADP8140 mit einer p-Kanal-Metalloxid-Halbleiter(PMOS)-Feldeffekttransistor-Regelungsstufe für den Betrieb der LEDs. Das ADP8140 LED-EVALZ enthält vier Ketten mit jeweils sechs LEDs pro Kette.

Merkmale

  • Spannungsbereich des Evaluierungsboards:
    • 8 V bis 30 V für drei LEDs
    • 15 V bis 30 V für sechs LEDs
  • Evaluierungsboard-Stromsenkenbereich (vier einstellbare Kanäle): 125 μA bis 350 mA
  • Analog- und PWM-Verdunkelungseingänge sowie LED-Stromausgänge
  • Der Feedback-Ausgang steuert die externe Stromquelle für optimale Effizienz und Sicherheit

Applikationen

  • Gesundheitswesen
    • In-Vitro-Diagnostik
    • Biowissenschaften und medizinische Messgeräte
    • Therapiegeräte
  • Intelligente Gebäudebeleuchtungslösungen
  • Militärische Kommunikationslösungen
Veröffentlichungsdatum: 2020-06-15 | Aktualisiert: 2024-10-10
