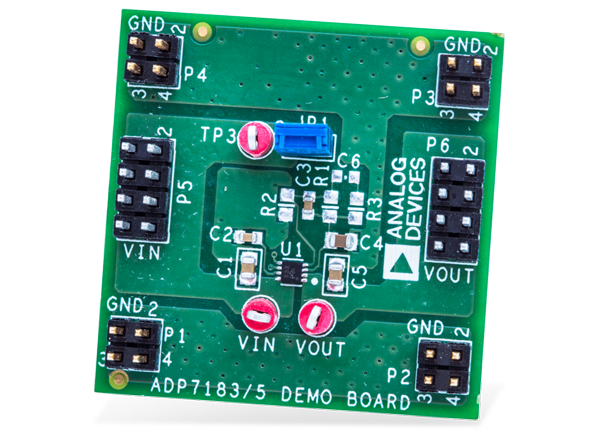

Analog Devices Inc. ADP7183/ADP7185 Evaluierungsboards

Analog Devices ADP7183/ADP7185 Evaluierungsboards demonstrieren den Funktionsumfang der ADP7183/ADP7185 extrem rauscharmen Linearregler. Diese Evaluierungsboards bieten einfache Bauteilmessungen mit einem Voltmeter, Amperemeter und Lastwiderständen sowie einer Einzelspannungsversorgung. Einige dieser Bauteilmessungen, welche die Evaluierungsboards bieten, umfassen Leitungs- und Lastregelung, Dropout-Spannung und Erdstrom.

Die ADP7183/ADP7185 Evaluierungsboards sind in festen oder einstellbaren Spannungsversionen verfügbar

Merkmale

Eingangsspannungsbereich: -2 V bis -5,5 V
Ausgangsstrombereich
- 0 mA bis -300 mA (ADP7183)
- 0 mA bis -500 mA (ADP7185)
Ausgangsspannungsgenauigkeit
- ±2,6 % (ADP7183)
- ±2,2 % (ADP7185)
Betriebstemperaturbereich: -40 °C bis +125 °C
Verstellbarer Optionsspannungssatz mit zwei externen Widerständen (R1 und R2), V_OUT = -0,5 V × (1 + R1/R2)

4,7-μF-Bypass-Eingangskondensator
1-μF-Reglerkondensator
Feedback-Kondensator mit Ausgangsspannungsreferenz von 0,01 μF
Kondensator mit rauscharmer Referenzspannung von 1 µF
4,7-μF-Ausgangskondensator
Steckbrücke
Bestandteil des externen Widerstandsteilers (bestehend aus R1 und R2, der die Ausgangsspannung für die einstellbare Option einstellt)
