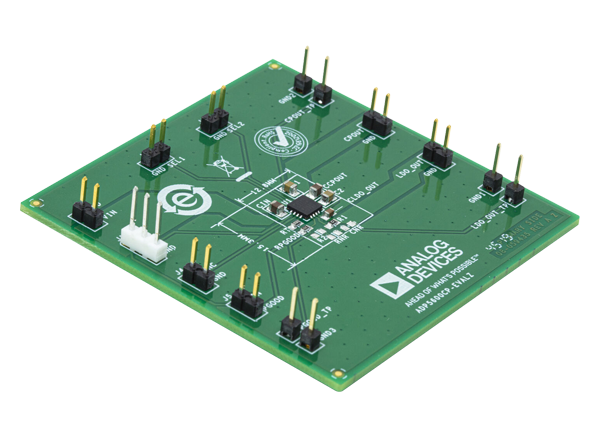

Analog Devices Inc. ADP5600CP-EVALZ Evaluierungsboard
Das Analog Devices Inc. ADP5600CP-EVALZ Evaluierungsboard ist eine Demonstrations- und Entwicklungsplattform für die ADP5600 verschachtelte invertierende Ladungspumpe. Die ADP5600 verfügt über zwei Ladungspumpenblöcke, die auf verschachtelte Weise betrieben werden und eine erheblich reduzierte Eingangs- und Ausgangsspannungswelligkeit ermöglichen, ohne den Wirkungsgrad, den Ausgangswiderstand oder die Benutzerfreundlichkeit im Vergleich zu Induktivitäten-basierten Lösungen zu beeinträchtigen. Darüber hinaus enthält die ADP5600 einen negativen Low-Dropout-Linearregler (LDO), der die Ausgangsspannung steuert und Störungssignale mit niedriger Frequenz ausfiltert.
Das ADP5600CP-EVALZ evaluiert einfache Bauteilmessungen, wie z. B. Leitungsregelung, Lastregelung und Wirkungsgrad. Die Funktionen des Evaluierungsboards umfassen die Konfiguration des LDO-Reglerausgangs mit Steckbrücken und die Synchronisierung der Betriebsfrequenz mit dem externen Taktgeber.
Merkmale
- ADP5600 Verschachtelte invertierende Ladungspumpe in einem LFCSP16-Gehäuse
- Eingangsspannungsbereich: 2,7 V bis 16,0 V
- Wählbare LDO-Ausgangsspannung über SELx-Steckbrücken
- Ladungspumpen-Testpunkt
- LDO-Spannungs-Testpunkt
- Power-Good-Testpunkt
Erforderliche Ausrüstung
- DC-Stromversorgung für VIN und VEN
- Multimeter für Spannungs- und Strommessungen
- Elektronische oder ohmsche Lasten
Unterstütztes Bauteil
Analog Devices Inc. ADP5600 Verschachtelte invertierende Ladungspumpe
Verschachtelte invertierende Ladungspumpe mit einem integrierten negativen LDO-Regler.

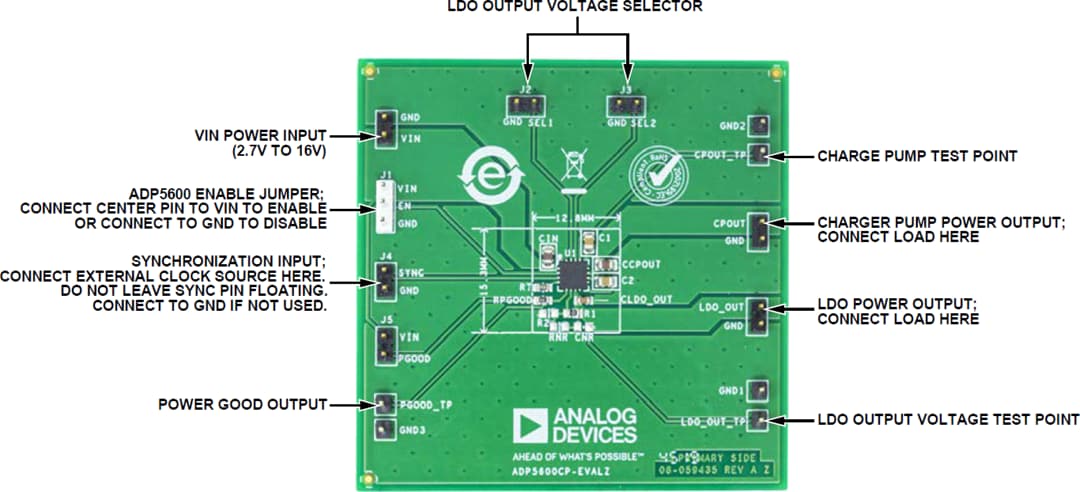

Board-Layout
