Analog Devices Inc. ADP244x Schaltregler

Analog Devices ADP244x synchrone Abwärts-DC-DC-Schaltregler verfügen über einen integrierten High-Side-Leistungs-MOSFET (Metal Oxide Semiconductor Field-Effect Transistor) mit 98 mΩ und einen Synchrongleichrichter-MOSFET mit 35 mΩ. Die ADP244x Regler arbeiten mit einem Eingangsspannungsbereich von 4,5 V bis 36 V. Designer können die Ausgangsspannung auf 0,6 V einstellen und die Schaltfrequenz von 200 kHz auf 1,8 MHz programmieren. Diese Hochleistungsregler mit hohem Wirkungsgrad liefern bis zu 3 A Dauerstrom.

Die schnelle Einschaltzeit von 50 ns der ADP244x ermöglicht den Reglern das Umwandeln von hoher Eingangsspannung zu niedriger Ausgangsspannung bei hoher Frequenz. Für eine ausgezeichnete Stabilität und ein hervorragendes Einschwingverhalten verwenden die Regler einen emulierten Strommodus mit konstantem Pulsweitenmodulations-Regelschema (PWM). Die Synchronisierungsfunktion des ADP244x ermöglicht die Synchronisierung der Schaltfrequenz mit einem externen Takt zur Reduzierung des Systemrauschens. Eine einfache, zuverlässige Leistungssequenzierung erfolgt über den Power-Good-Ausgang des Reglers und den Präzisionsfreigabeeingang.

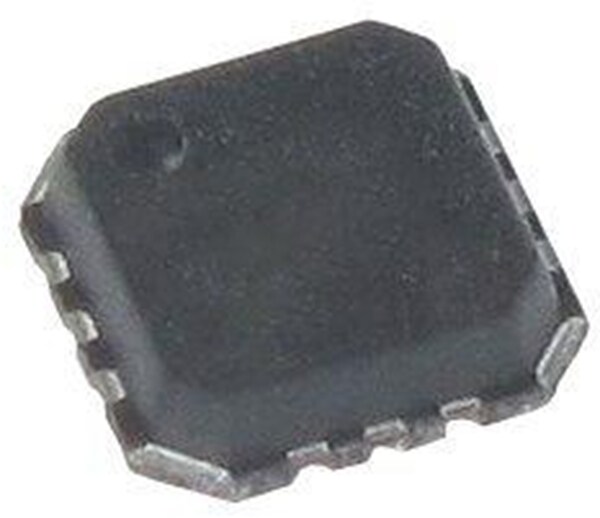

Das Design der ADP244x Schaltregler bietet eine Leistungslösung mit hohem Wirkungsgrad und bis zu ±1 Ausgangsgenauigkeit in einem kompakten Gehäuse von 4 mm x 4 mm.
