Analog Devices Inc. ADP1074 Isolierte synchrone Durchflusswandler

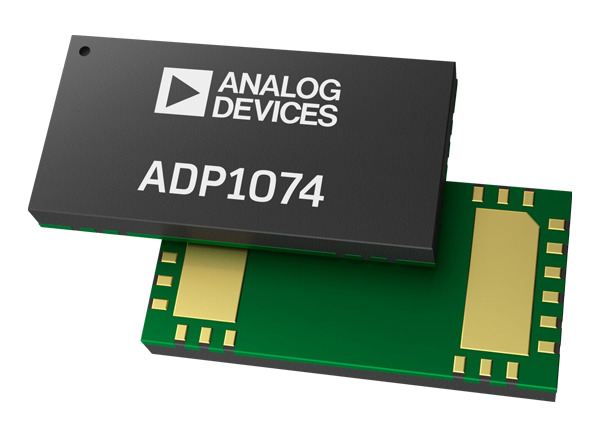

Analog Devices Inc. ADP1074 Isolierte synchrone Durchflusswandler sind ein Strommodus-Bauteil mit Festfrequenz und aktiver Klemmung für isolierte DC/DC-Stromversorgungen.Die ADP1074 verfügen über die proprietären iCouplers® von Analog Devices, um sperrige Signaltransformatoren und Optokoppler zu vermeiden, die Signale über die Isolationsgrenze übertragen.Die Integration von iCouplers reduziert die Komplexität des Systemdesigns, die Kosten sowie die Anzahl der Komponenten und verbessert die Zuverlässigkeit des Gesamtsystems.Der ADP1074 bietet ein kompaktes Design auf Systemebene und erzielt einen höheren Wirkungsgrad als ein nichtsynchroner Durchflusswandler bei hohen Lasten.
Merkmale
- Ein Strommodus-Controller für die Durchfluss-Topologie mit aktiver Klemmung
- Integrierte 5-kV-Isolierung (breites SOIC-Gehäuse) oder 3,0 kV dielektrische Isolationsnennspannung (LGA-Gehäuse) mit der patentierten iCoupler-Technologie von Analog Devices Inc.
- Großer Spannungsversorgungsbereich
- VIN auf der Primärseite: bis zu 60 V
- VDD2 auf der Sekundärseite: bis zu 36 V
- Integrierter primärseitiger 1-A-MOSFET-Treiber für Leistungsschalter und Reset-Schalter mit aktiver Klemmung
- Integrierte sekundärseitige 1-A-MOSFET-Treiber für die synchrone Gleichrichtung
- Integrierter Fehlerverstärker und Referenzspannung mit einer Genauigkeit von < 1 %
- Programmierbarer Neigungsausgleich
- Programmierbarer Frequenzbereich: 50 kHz bis 600 kHz (typisch)
- Frequenzsynchronisierung
- Programmierbare maximale Tastverhältnisbegrenzung
- Programmierbarer Sanftanlauf
- Reibungsloser Sanftanlauf von vorgeladener Last
- Programmierbare Totzeit
- Stromsparmodus bei geringer Last mit einem MODE-Pin
- PGOOD-Pin für System-Warnmeldungen
- Tracking-Funktion von der Sekundärseite
- Schutzfunktionen, wie z. B. Kurzschluss-Sicherung, Ausgangs-Überspannungs- und Übertemperaturschutz
- Zyklus-für-Zyklus-Eingangs-Überstromschutz
- Ein Präzisionsfreigabe-UVLO mit Hysterese
- Abschalt-/Reset-Funktion für Fernsteuerung (Sekundärseite)
- Sicherheitszertifizierungen und behördliche Genehmigungen (beantragt)
- UL-Zulassung
- 5.000 Vrms für 1 Minute gemäß UL 1577 (für breites SOIC-Gehäuse)
- 3.000 Vrms für 1 Minute gemäß UL 1577 (für LGA-Gehäuse)
- CSA Component Acceptance Notice 5A
- VDE-Konformitätszertifikat
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849 V Spitze (für breites SOIC-Gehäuse)
- VIORM = 560 V Spitze (für LGA-Gehäuse)
- CQC-Zertifizierung gemäß GB4943.1-2011
- UL-Zulassung
- Erhältlich in einem 24-Pin-SOIC_W-Gehäuse und einem LGA-Gehäuse mit 24 Anschlüssen
- Für Fahrzeuganwendungen AEC-Q100-qualifiziert
Applikationen
- Isolierte DC/DC-Leistungsumwandlung
- Erzeugung von Bus-Zwischenspannungen
- Telekommunikation, Industrie
- Basisstation und HF-Leistung der Antenne
- Leistungsmodule
- Kleinzelle
- PoE-betriebenes Bauteil
- Schalter/Router für Unternehmen
- Core-/Edge-/Metro-/Opto-Router

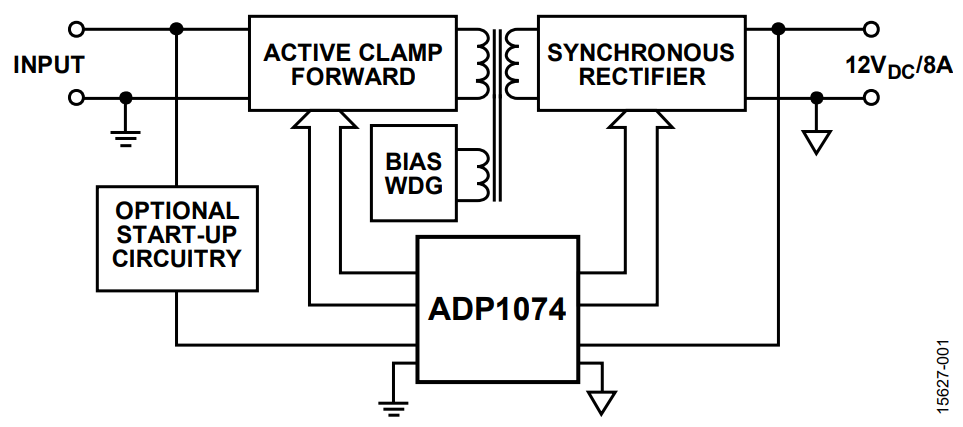

Blockdiagramm
