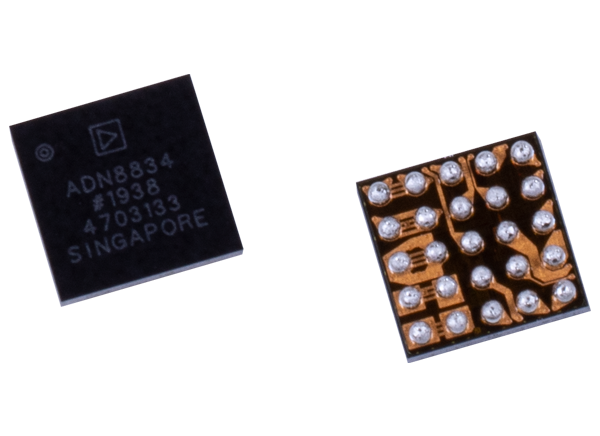

Analog Devices Inc. ADN8834 Ultrakompakter TEC-Controller

Der Analog Devices ADN8834 ultrakompakte 1,5A-TEC-Controller (Thermoelectric Cooler) besteht aus einer linearen Leistungsphase, einer Pulsweiten-modulierten (PWM) Leistungsphase und zwei Rail-to-Rail-Operationsverstärkern mit Nullpunktdrift. Das Bauteil liefert und steuert mit zwei komplementären integrierten MOSFET-Paaren in einer H-Brückenkonfiguration den bidirektionalen Strom durch den TEC. Die Signalaufbereitung wird durch Messung der Rückführungsspannung des Temperatursensors und unter Verwendung des integrierten Operationsverstärkers als anteilsmäßiger integraler differentieller (PID) Kompensator, erzielt. Der ADN8834 stabilisiert über die PID-Kompensierung den Temperatur-Regelkreis. Die interne 2,5 V Referenzspannung liefert einen Ausgang mit einer Genauigkeit von 1 %, die für die Erzeugung der Vorspannung einer Thermistor-Temperaturmessbrücke sowie eines Spannungsteiler-Netzwerks verwendet wird, um die TEC-Strom- und Spannungs-Obergrenzen für die Heiz- und Kühlmodi zu programmieren. Die Chop-Verstärker mit Nullpunktdrift tragen zur Erhaltung der langfristigen Temperaturstabilität des ADN8834 über einen autonomen analogen Temperatur-Regelkreis bei.
