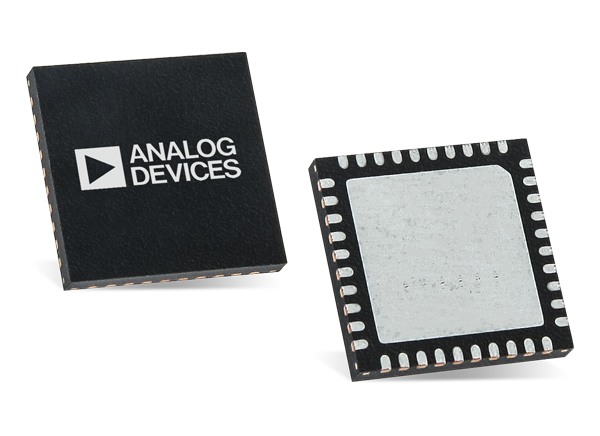

Analog Devices Inc. ADMV8432 Monolithisch integrierter Mikrowellenschaltkreis
Der ADMV8432 monolithisch integrierte Mikrowellenschaltkreis (MMIC) von Analog Devices Inc. ist ein einstellbarer Bandpassfilter, der über eine benutzerdefinierte Durchlassbandfrequenz verfügt. Die 3 dB Filterbandbreite beträgt > 17 % der Mittelfrequenz (fCENTER). Darüber hinaus kann fCENTER durch Anlegen einer analogen Abstimmspannung zwischen 0 V und 15 V zwischen 16,5 GHz und 29,5 GHz variiert werden.
Der ADMV8432 kann als Alternative zu physisch großen geschalteten Filterbanken und Hohlraum-Abstimmfiltern verwendet werden. Der abstimmbare Filter verfügt aufgrund des monolithischen Designs über eine ausgezeichnete Mikrophonik. Der Filter bietet eine dynamisch anpassbare Lösung in fortschrittlichen Kommunikationsapplikationen.
Merkmale
- Amplituden-Einschwingzeit: 200 ns typ.
- Breitband-Unterdrückung: ≥ 30 dB
- Einzelchip-Implementierung
- RoHS-konformes 40-Pin-LFCSP-Gehäuse von 6 mm x 6 mm
Applikationen
- Prüf- und Messgeräte
- Militärradar- und elektronische Kriegsführungssysteme (EW)
- Video-Satellitenkommunikation (VSAT)
Evaluierungsboard
Analog Devices Inc. AD-FMCDAQ2-EBZ Evaluation Board
Evaluation board in an FMC-compatible form factor, for wideband RF signal processing systems.
Associated Products
Analog Devices Inc. ADMV8416 Abstimmbare Bandpassfilter (7 bis 32 GHz)
Ein abstimmbarer Bandpassfilter, der über eine benutzerdefinierte Durchlassbandfrequenz verfügt.
Analog Devices Inc. ADMV8420 Abstimmbare Bandpassfilter
Monolithische Mikrowellen-integrierte Schaltkreise, die über eine vom Benutzer wählbare Durchlassbandfrequenz verfügen.

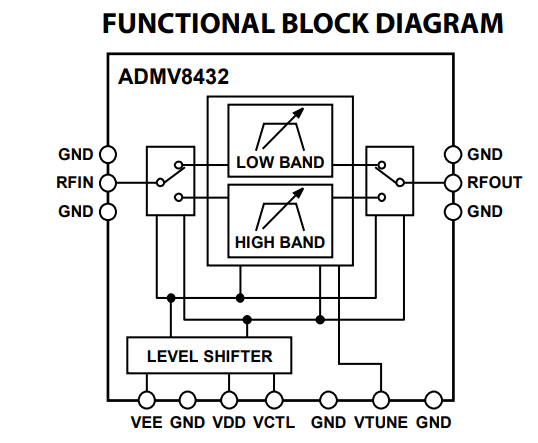

Blockdiagramm

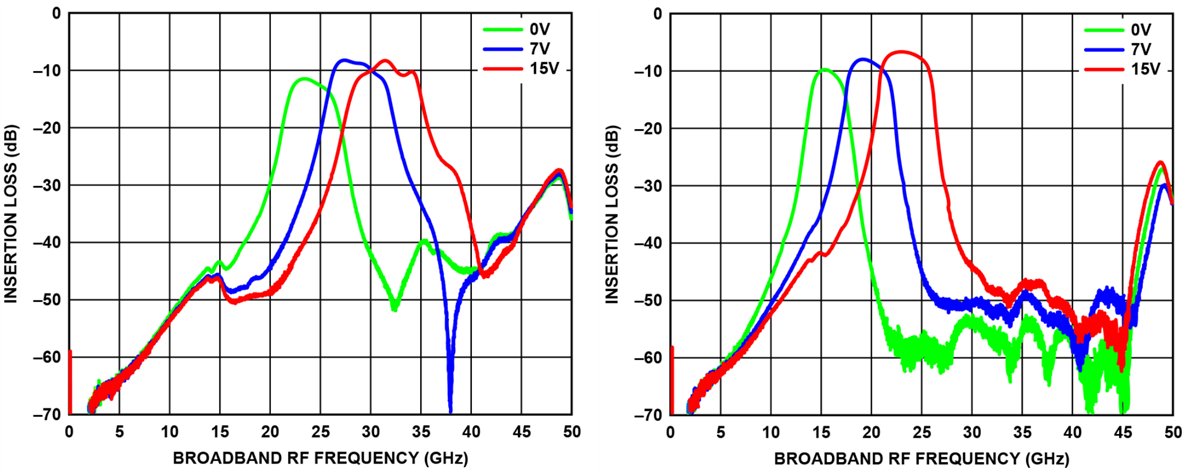

BROADBAND VS. FREQ
