Analog Devices Inc. ADMV8052 Digital abstimmbarer Bandpassfilter
Der Analog Devices ADMV8052 digital abstimmbare Bandpassfilter ist ein HF-Filter mit einer digital wählbaren Betriebsfrequenz. Der ADMV8052 verfügt über drei Bandpassfilter (BPFs), die sich über drei spezifizierte Bänder von 30 MHz bis 520 MHz erstrecken. Die Mittelfrequenz (fCENTER) kann eingestellt werden, wobei ein 8-Bit-Wert (256 Zustände) mit einer zum Patent angemeldeten Interpolationstechnik verwendet wird. Die typische Bandbreite (3 dB) beträgt 9 % und die Einstellbarkeit liegt bei ±2 %. Die typische Einfügedämpfung liegt bei weniger als 4,5 dB und die 20-dB-Unterdrückung ist 25 % unter dem fCENTER was ideal zur Reduzierung von Systemoberwellen geeignet ist. Darüber hinaus enthält die flexible Architektur eine Bypass-Konfiguration mit einer niedrigen Einfügungsdämpfung von < 1 dB.
Der ADMV8052 Filter von ADI kann als kleinere Alternative zu großen geschalteten Filterbänken und Hohlraum-abgestimmten Filtern verwendet werden und bietet eine dynamisch anpassbare Lösung in fortschrittlichen Kommunikationsapplikationen.
Merkmale
- Digital abstimmbare Multioktave-Bandpassabstimmung
- 3-dB-Bandbreite von 9 % ± 2 %
- Geringe Einfügungsdämpfung von <4,5 dB (typisch)
- Hervorragende Unterdrückung von 20 dB bei 25 % unter dem fCENTER
- Hervorragende Linearität (IP3) von 40 dBm (typisch)
- Einzelchip-Ersatz für diskrete Lösungen
- 32-Anschluss-LGA
Applikationen
- Landmobilfunk
- Prüf- und Messgeräte
- Satellitenkommunikationssysteme
- Militärradar und elektronische Kriegsführungs-/Schutzsysteme
- Gewerbliches und medizinisches Equipment

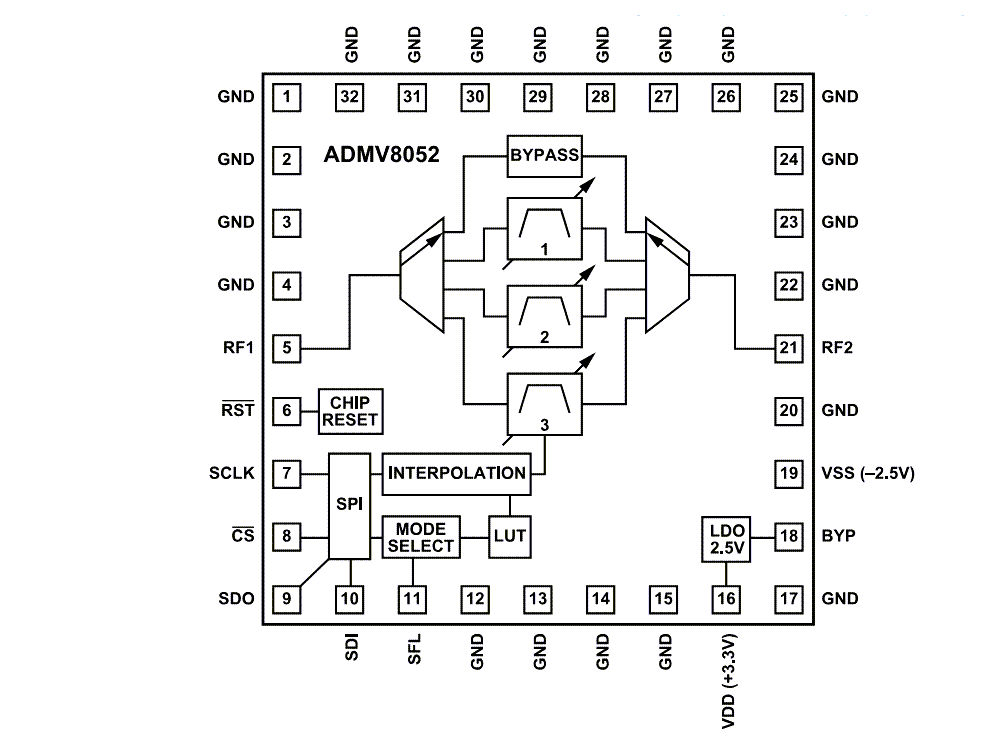

Funktionales Blockdiagramm
