Analog Devices Inc. ADM8323/4 Überwachungsschaltungen

Die Analog Devices ADM8323/ADM8324 Überwachungsschalter kontrollieren die Spannungslevel der Stromversorgung und die Code-Ausführungsintegrität in mikroprozessorbasierten Systemen. Ein integrierter Watchdog-Timer kontrolliert die Aktivität innerhalb eines voreingestellten Timeout-Fensters. Ein Reset-Signal kann auch durch einen externen Drucktaster über einen manuellen Reset-Eingang ausgeführt werden. Der RESET-Ausgang ist entweder als Push-Pull (ADM8323) oder Open-Drain (ADM8324) verfügbar. Ein Watchdog-Ausfall führt zu einem niedrigen Ausgang auf dem RESET-Kontakt. Ein Ausfall kann entweder durch einen schnelle Watchdog-Fehler (Watchdog-Impulse zu dicht beieinander) oder durch einen langsamen Watchdog-Fehler (kein Überwachungsimpuls innerhalb des Zeitlimits) ausgelöst werden. Dies schafft ein Fenster, in dem der Überwachungsimpuls zu beobachten ist. Der Watchdog-Timeout wird an der letzten fallenden Kurve des Watchdog-Eingangs (WDI) gemessen. Die ADM83xx Überwachungsschalter sind in einem SOT-23-Gehäuse mit fünf Anschlüssen erhältlich und verbrauchen üblicherweise nur 10 µA, was sie für die Nutzung in stromsparenden tragbaren Anwendungen eignet.

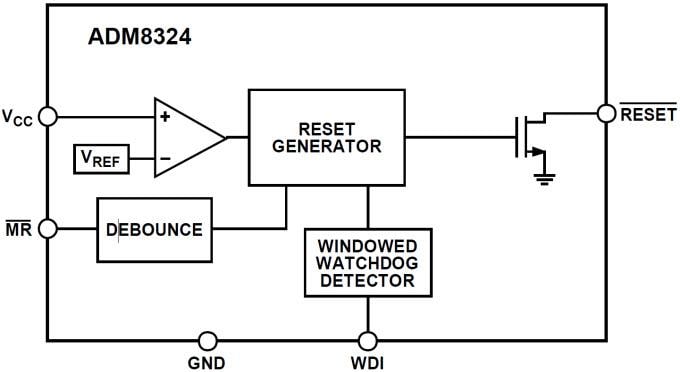

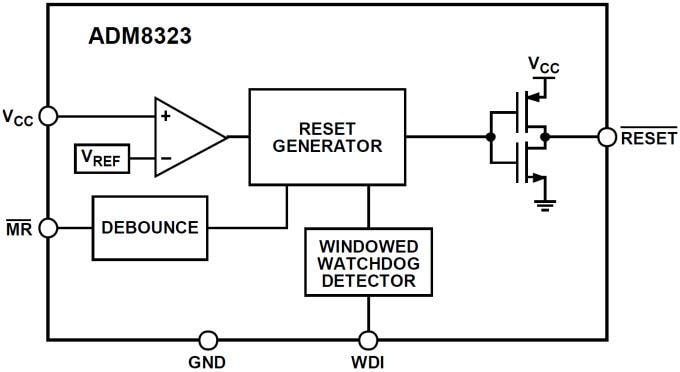

The RESET output is either push-pull (ADM8323) or open-drain (ADM8324). A watchdog failure results in a low output on the RESET pin. A failure can be triggered either by a fast watchdog error (watchdog pulses too close together) or by a slow watchdog error (no watchdog pulse within the timeout period). This effectively gives a window in which to observe the watchdog pulse. The watchdog timeout is measured from the last falling edge of the watchdog input (WDI).

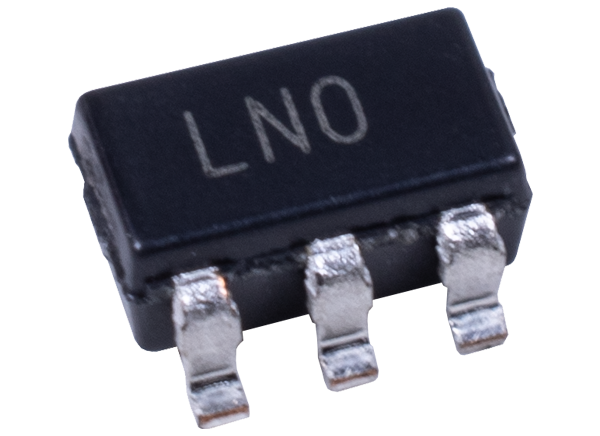

The ADM8323/ADM8324 are available in a 5-lead SOT-23 package and typically consume only 10μA, making them suitable for use in low power portable applications.
