Analog Devices Inc. Analog Devices ADM3485E Datentransceiver mit geringem Stromverbrauch

Der ADM3485E Datentransceiver mit geringem Stromverbrauch von Analog Devices bietet einen ±15 kV ESD-Schutz und eignet sich für die Halbduplex-Kommunikation über Mehrpunkt-Busübertragungsleitungen. Der ADM3485E ist für die ausgeglichene Datenübertragung ausgelegt und erfüllt die TIA/EIA-Standards RS-485 und RS-422. Der ADM3485E ist ein Halbduplex-Transceiver, der differentielle Leitungen verteilt und separate Eingänge für den Treiber und den Empfänger hat. Die Komponenten haben eine Empfängereingangsimpedanz von 12 kΩ, die bis zu 32 Transceiver auf einem Bus ermöglicht. Da nur jeweils ein Treiber aktiviert sein sollte, wird der Ausgang eines deaktivierten oder ausgeschalteten Treibers mit drei Zuständen versehen, um die Busüberlastung zu verhindern. Der Empfänger ist mit einer Ausfallsicherungsfunktion ausgestattet, die einen hohen logischen Ausgang sicherstellt, wenn die Eingänge überlastet sind. Eine zu hohe Verlustleistung, die von der Busüberlastung oder Ausgangskurzschlüssen verursacht wird, wird mit einem thermischen Abschaltstromkreis verhindert.

The devices have a 12kΩ receiver input impedance, which allows up to 32 transceivers on a bus. Because only one driver should be enabled at any time, the output of a disabled or powered-down driver is tristated to avoid overloading the bus. The receivers have a fail-safe feature that ensures a logic high output when the inputs are floating. Excessive power dissipation caused by bus contention or by output shorting is prevented with a thermal shutdown circuit.

Merkmale

  • TIA/EIA RS-485/RS-422 compliant
  • ±15kV ESD protection on RS-485 input/output pins
  • 12Mbps data rate
  • Half-duplex transceiver Up to 32 nodes on the bus Receiver open-circuit, fail-safe design Low power shutdown current
  • Outputs high-Z when disabled or powered off Common-mode input range: −7V to +12V Thermal shutdown and short-circuit protection Industry-standard 75176 pinout

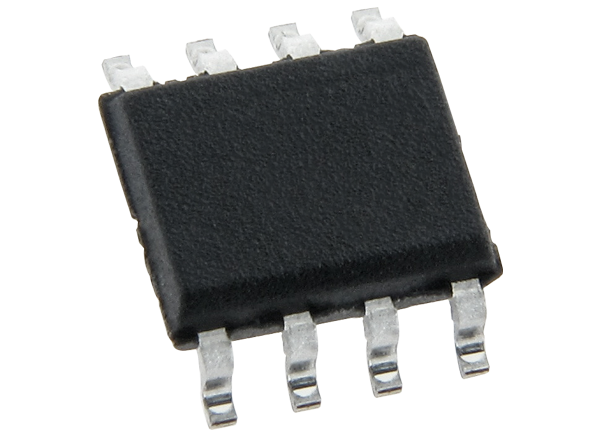

  • 8-lead narrow SOIC package

Applikationen

  • Power/energy metering
  • Telecommunications
  • EMI-sensitive systems Industrial control
  • Local area networks

Associated Dev Tool

EVAL-CN0313-SDPZ RS-485 Interface Design Tool

Analog Devices Inc. EVAL-CN0313-SDPZ RS-485 Interface Design Tool

Design solution for compliance to EMC regulations.

Learn Moreüber Analog Devices Inc. EVAL-CN0313-SDPZ RS-485 Interface Design Tool View Productsverwandt mit Analog Devices Inc. EVAL-CN0313-SDPZ RS-485 Interface Design Tool

Videos

Block Diagram

Blockdiagramm - Analog Devices Inc. Analog Devices ADM3485E Datentransceiver mit geringem Stromverbrauch
Veröffentlichungsdatum: 2013-08-14 | Aktualisiert: 2022-03-11
