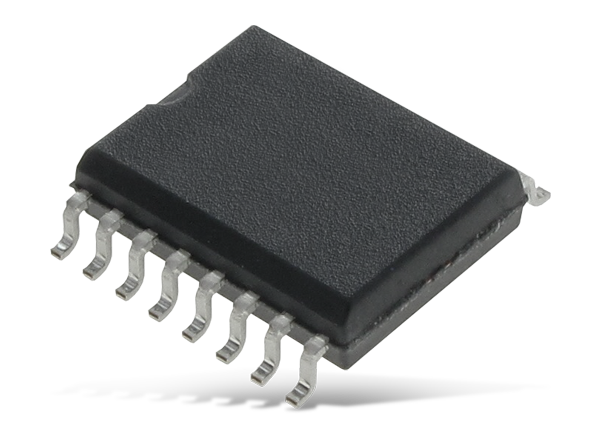

Analog Devices Inc. ADM3095E RS-485 Transceiver

Die ADM3095E Transceiver von Analog Devices sind vollständig integrierte, EMC-geschützte (Electro-Magnetic Compatibility) RS-485 Transceiver. Das Design kombiniert Überspannungsfehlerschutz, Überspannungsschutz, EFT-Schutz und ESD-Schutz sowie einen erweiterten Gleichtakt-Eingangspannungsbereich. Diese 3 V bis 5,5 V, 2,5 Mbps, RS-485 Transceiver bieten bis zu ±42 V Wechselstrom-/Gleichstrom-Überspannungsschutz an den Pins des RS-485-Busses. Die Transceiver bieten außerdem EFT-Schutz bis ±2 kV gemäß IEC 61000-4-4, Stufe 4 und ESD-Schutz an den Buspins gemäß IEC 61000-4-2. Diese Schutzfunktionen ermöglichen den ADM3095E-Geräten bis zu ±15 kV auf den Transceiver-Schnittstellenpins ohne Latch-up oder Beschädigung zu widerstehen. Die ADM3095E RS-485 Transceiver haben einen erweiterten Gleichtakt-Eingangsspannungsbereich von ±25 V. Der erweiterte Gleichtakt-Eingangsspannungsbereich ermöglicht dem ADM3095E, die Zuverlässigkeit der Datenkommunikation in lauten Umgebungen über lange Kabel mit Erdschleifenspannungen zu verbessern. Die ADM3095E RS-485 Transceiver eignen sich hervorragend für HVAC-Netzwerke, industrielle Feldbusse, Gebäudeautomation und Versorgungsnetze.
