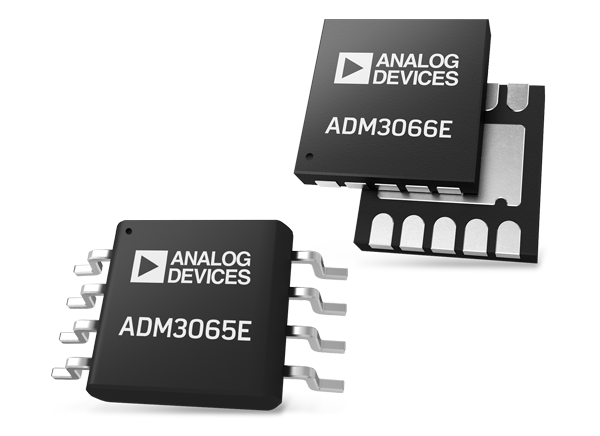

Analog Devices Inc. ADM306x RS-485-Schnittstellen-Transceiver

Die ADM306x RS-485-Schnittstellen-Transceiver von Analog Devices sind 3,0 V bis 5,5 V starke, vor IEC elektrostatischer Entladung (ESD) geschützte RS-485-Transceiver. Dies ermöglicht es den Geräten, Kontaktentladungen von ±12 kV auf den Transceiver-Buspins ohne Latch-up oder Beschädigung standzuhalten. Der ADM306x verfügt über einen VIO-Logikversorgungspin, der eine flexible digitale Schnittstelle ermöglicht, die mit nur 1,62 V betrieben werden kann. Die ADM3065E/ADM3066E/ADM3067E/ADM3068E eignen sich für hohe Geschwindigkeiten, 50 MB/s, und eine bidirektionale Datenkommunikation auf Mehrpunkt-Bustransmissionslinien. Die ADM3061E/ADM3062E/ADM3063E/ADM3064E verfügen über eine Lasteingangsimpedanz von 1/4 Einheit, die bis zu 128 Transceiver auf einem Bus ermöglicht. Die Modelle ADM3061E/ADM3062E/ADM3063E/ADM3064E bieten dieselben Funktionen wie die Modelle ADM3065E/ADM3066E/ADM3067E/ADM3068E mit einer niedrigen Datenrate von 500 kB/s, die sich für einen Betrieb mit langen Kabeln eignet.

Schutzfunktionen Mit robusten Schutzfunktionen und einem erweiterten Temperaturbereich von bis zu 125 °C verbessern die ADM306x Transceiver die Leistungsfähigkeit der RS-485-Standardkommunikationsverbindungen. Die ADM306x Transceiver enthalten an den Buspins einen ESD-Schutz gemäß IEC 61000-4-2. Der IEC 61000-4-2 ESD-Schutz an den Buspins ermöglicht es dem Bauteil Kontaktentladungen von ±12 kV ohne Verriegelungen oder Beschädigungen zu widerstehen. Außerdem sind ein Empfänger-Kurzschluss-, Leerlauf- und potentialfreier Eingangs-Ausfallssicherungs-Schutz im Design enthalten. Dank der Ausfallschutz-Eigenschaften des Empfängers auf dem ADM306x wird ein definierter Zustand auf dem Datenbus sichergestellt. Die störungsfreie Hot-Swap-Fähigkeit ermöglicht den Betrieb ohne Datenfehler, wenn eine Leiterplatte in eine aktive Rückwandplatine gesteckt wird. Dadurch wird sichergestellt, dass Motoren korrekt angesteuert und Messgeräte richtig ausgelesen werden, und dass Maschinen mit gültigen Daten reibungslos funktionieren.

Protokolle Da die RS-485 Schnittstellen-Transceiver ADM306x mit mehreren häufig verwendeten Protokollen, einschließlich Profibus, BACnet und Modbus konform sind, können Designer diese Bauteile mit zahlreichen Netzwerk-Topologien verwenden.

Merkmale

TIA/EIA-RS-485-konform über den gesamten Versorgungsbereich
Betriebsspannungsbereich auf VCC: 3,0 V bis 5,5 V
VIO-Logikversorgungsbereich: 1,62 V bis 5,5 V
ESD-Schutz auf den Buspins
- IEC 61000-4-2 ≥ ±12 kV Kontaktentladung
- IEC 61000-4-2 ≥ ±12 kV Luftentladung
- HBM≥ ±30 kV
Hot-Swap-Unterstützung (störungsfreies Einschalten/Ausschalten)
Hochgeschwindigkeits-Datenrate von 50 MBit/s (ADM3065E/ADM3066E)

Datenrate mit niedriger Geschwindigkeit 500 kBit/s für lange Kabel (ADM3061E/ADM3062E)
Vollständiger Empfängerkurzschluss-, Leerlauf- und Bus-Ausfall-Schutz
Erweiterter Temperaturbereich bis zu 125 °C
Profibus-konform bei VCC ≥ 4,5 V
Ermöglicht den Anschluss von bis zu 128 Knoten auf dem Bus
Platzsparende Gehäuseoptionen
- 10-Pin-LFCSP-Gehäuse von 3 mm × 3 mm
- 8-Pin- und 10-Pin-MSOP-Gehäuse
- Schmales, 8-Pin-SOIC-Gehäuse

Applikationen

Industrie-Feldbusse
Prozesssteuerung
Gebäudeautomatisierung

Profibus-Netzwerke
Motorsteuerungs-Servoantriebe und -Encoder

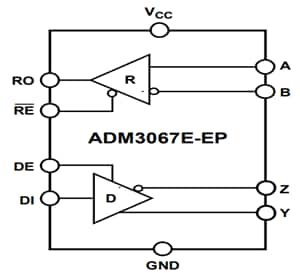

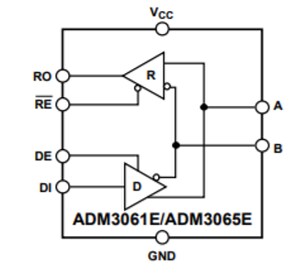

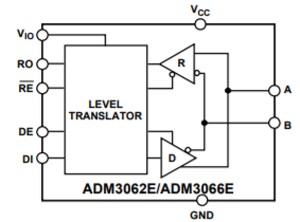

Blockdiagramme

Blockdiagramm - Analog Devices Inc. ADM306x RS-485-Schnittstellen-Transceiver
