Analog Devices Inc. ADM2587E Isolierter RS-485-Transceiver

Der Analog Devices Inc. ADM2578E isolierte RS-485-Transceiver ist ein vollständig integrierter signal- und leistungsisolierter Datentransceiver, der über einen ESD-Schutz von ±15 kV verfügt. Der ADM2587E eignet sich für die Hochgeschwindigkeitskommunikation über Mehrpunkt-Übertragungsleitungen. Dieses Bauteil enthält eine integrierte isolierte DC/DC-Stromversorgung, welche die Notwendigkeit für einen externen DC/DC-Isolationsblock eliminiert.

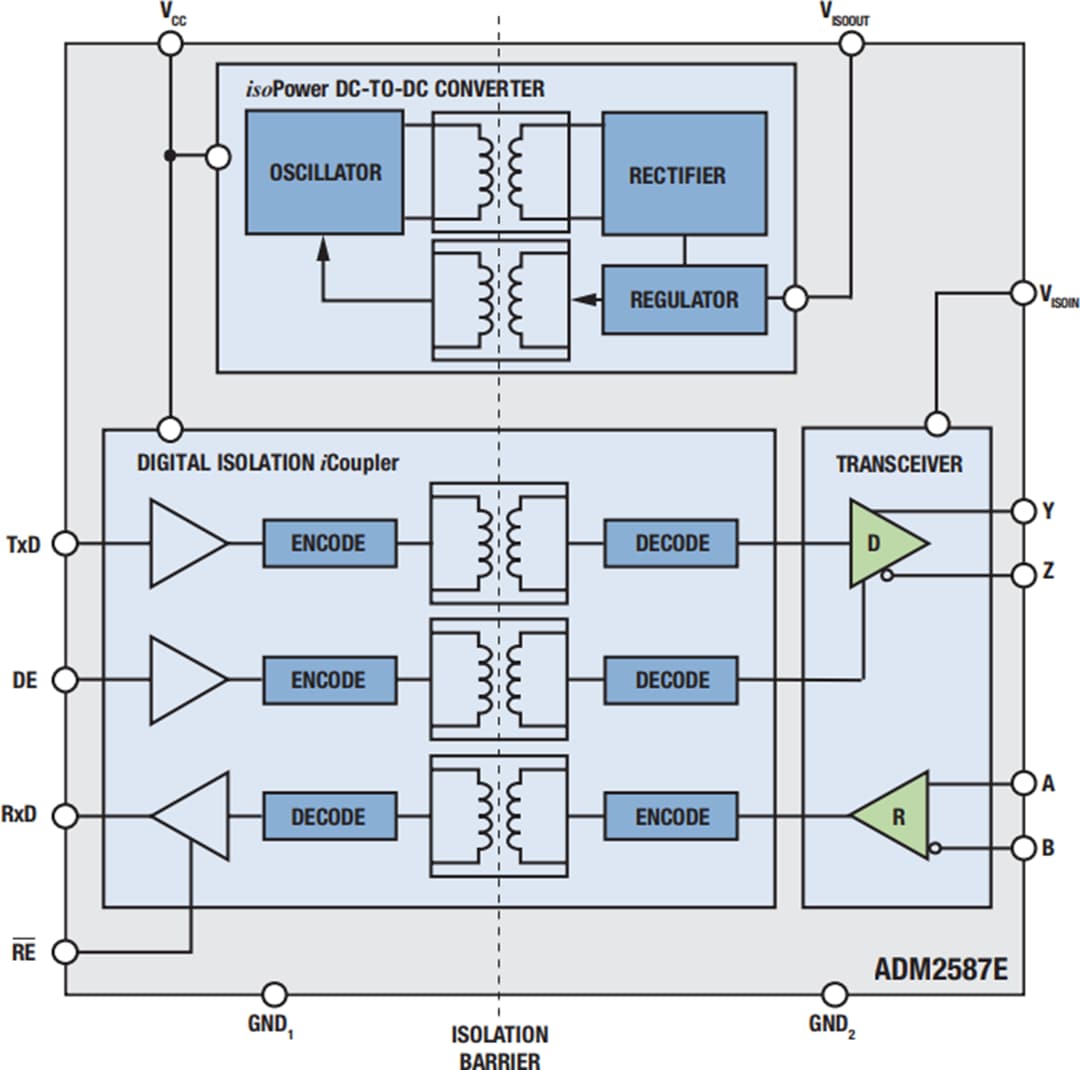

Der ADM2587E enthält die iCoupler^®-Technologie, um einen Dreikanal-Isolator, einen Dreistufen-Differential-Leitungstreiber, einen Differential-Eingangsempfänger und einen isoPower-DC/DC-Wandler in einem einzigen Gehäuse unterzubringen. Das Bauteil wird von einer Einzelversorgung von 5 V oder 3,3 V betrieben und ist eine vollständig integrierte signal- und leistungsisolierte RS-485-Lösung.

Der ADM2587E Treiber verfügt über eine Active-High-Freigabe. Darüber hinaus ist eine Active-Low-Empfänger-Freigabe enthalten, die dafür sorgt, dass der Empfängerausgang bei Deaktivierung in einen hochohmigen Zustand versetzt wird.

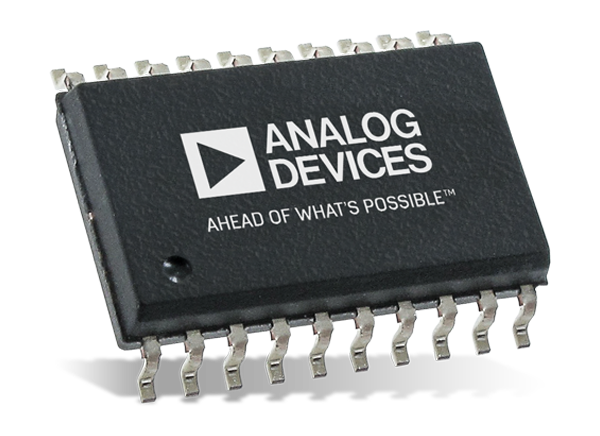

Der ADM2587E verfügt über Strombegrenzungs- und thermische Abschaltungsfunktionen zum Schutz gegen Kurzschlüsse am Ausgang und Situationen, bei denen Buskonflikte zu einer übermäßigen Verlustleistung führen können. Das Bauteil ist den Industrietemperaturbereich vollständig spezifiziert und in einem hochintegrierten, breiten 20-Pin-SOIC-Gehäuse verfügbar. Dieses Bauteil ist für die symmetrische Übertragungsleitungen ausgelegt und mit ANSI/TIA/EIA-485-A-98 und ISO 8482:1987(E) konform.

Merkmale

Isolierter RS-485-Transceiver, der als Halb- oder Vollduplex konfigurierbar ist
isoPower^™-integrierter isolierter DC/DC-Wandler
±15 kV ESD-Schutz auf RS-485-Ein-/Ausgangspins
Mit ANSI/TIA/EIA-485-A-98 und ISO 8482:1987(E) konform
ADM2587E Datenrate: 500 kBit/s
Betrieb von 5,0 V oder 3,3 V
Verbindet bis zu 256 Knoten auf einem Bus
Offener Stromkreis und Kurzschluss, ausfallsichere Empfängereingänge
Hohe flüchtige Gleichtaktsicherheit: >25 kV/μs

Übertemperaturschutz
Sicherheitszertifizierungen und behördliche Genehmigungen
- UL-Zulassung: 2.500 V_rms für 1 Minute gemäß UL 1577
- VDE-Konformitätszertifikat
- DIN EN 60747-5-2 (VDE 0884 Teil 2): 2003-01
- V_IORM = 560 V Spitze
Betriebstemperaturbereich: -40 °C bis +85 °C

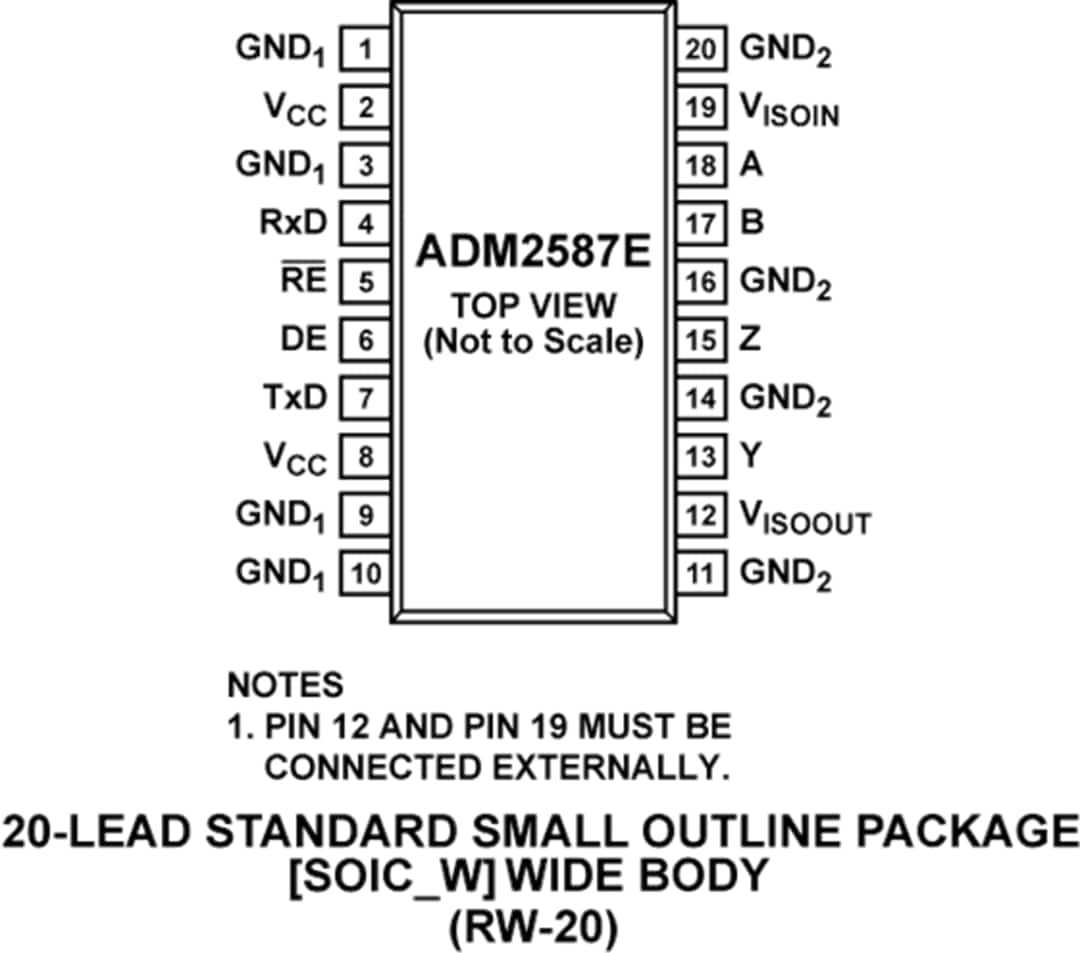

Hochintegriertes, breites 20-Pin-SOIC-Gehäuse
