Analog Devices Inc. ADM256xE RS-485-Transceiver

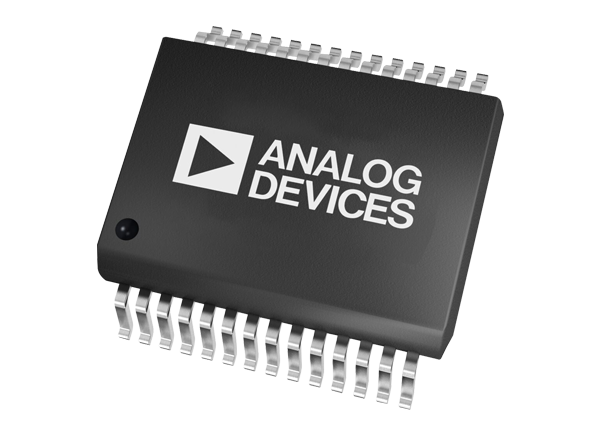

Analog Devices Inc. ADM2561E, ADM2563E, ADM2565E und ADM2567E RS-485-Transceiver sind ein isoliertes Signal- und Leistungsbauteil mit 3 kVRMS und einem integrierten DC/DC-Wandler, der für niedrige elektromagnetische Störungen (EMI) optimiert ist. Der integrierte DC/DC-Wandler beseitigt die Notwendigkeit für eine externe isolierte Stromversorgung. Die Isolationsbarriere bietet Immunität gemäß elektromagnetischen Verträglichkeitsstandards (EMV) auf Systemebene. Der ADM2561E, ADM2563E, ADM2565E und ADM2567E verfügt auf den RS-485-A-, B-, Y- und Z-Pins über eine ±12-kV-Kontakt- und eine ±15-kV-Luftentladung gemäß IEC61000-4-2 ESD-Schutz. Darüber hinaus verfügen die Bauteile über Kabel-Wendepins, die dem Benutzer die schnelle Korrektur einer vertauschten Kabelverbindung auf den A-, B-, Y- und Z-Bus-Pins ermöglicht, während gleichzeitig eine vollständige Ausfallsicherheit des Empfängers aufrechterhalten wird.
Versionen mit begrenzter Anstiegsrate sind verfügbar, die für eine niedrige Geschwindigkeit über lange Kabelläufe optimiert sind und über eine maximale Datenrate von 500 kBit/s verfügen. Halbduplex- und Vollduplex-Ausführungen sind verfügbar.Die Vollduplex-Generika ermöglichen einen unabhängigen Kabelumtausch des Treibers und Empfängers für zusätzliche Flexibilität.
Die ADM2561E, ADM2563E, ADM2565E und ADM2567E RS-485-Transceiver werden in einem 28-Pin-Wide-Body-SOIC-Gehäuse angeboten.
Produktausführungen
Merkmale
- Isolierter RS-485-/RS-422-Transceiver von 3 kVRMS
- Integrierter, isolierter DC/DC-Wandler mit geringen abgestrahlten Emissionen
- Erfüllt die Anforderungen gemäß EN55032 Klasse B mit Marge auf einer 2-lagigen PCB
- Smart-Kabelumtauschfunktion
- Korrektur einer vertauschten Kabelverbindung auf den A-, B-, Y- und Z-Bus-Pins, während gleichzeitig eine vollständige Ausfallsicherheit des Empfängers aufrechterhalten wird
- ESD-Schutz auf RS-485-A-, B-, Y- und Z-Pins
- Kontaktentladung: ≥ ±12 kV gemäß IEC61000-4-2
- Luftentladung: ≥ ±15 kV gemäß IEC61000-4-2
- Hochgeschwindigkeits-Datenrate von 25 MBit/s (ADM2565E und ADM2567E)
- Datenrate mit niedriger Geschwindigkeit von 500 kBit/s für die EMI-Steuerung (ADM2561E und ADM2563E)
- Flexible Netzteile
- Eingangs-VCC-Versorgung von 3,0 V bis 5,0 V
- Logikschaltungs-VIO-Versorgung von 7,0 V bis 5,5 V
- VSEL-Pin zur Auswahl der VISO-Versorgung von 5,0 V (VCC > 5,0 V) oder 3,3 V
- PROFIBUS-konform für 5,0 V VISO
- Hohe Störfestigkeit bei Gleichtakt-Transienten: 250 kV/µs
- Ausfallsicherer Kurzschluss-, Leerlauf- und potentialfreier Eingangsempfänger
- Unterstützt 196 Bus-Knoten (72 kΩ Empfänger-Eingangsimpedanz)
- Vollständige Hot-Swap-Unterstützung (störungsfreies Ein-/Ausschalten)
- Sicherheitszertifizierungen und behördliche Genehmigungen (beantragt)
- CSA Component Acceptance Notice 5A
- DIN V VDE V 0884-11
- UL 1577
- CQC11-471543-2012
- IEC 61010-1
- Großer Betriebstemperaturbereich: -40 °C bis +105 °C
- 28-Pin-SOIC_W-Gehäuse mit feinem Rastermaß
- 10,15 mm x 10,05 mm
Applikationen
- HLK-Netzwerke (Heizung, Lüftung und Klimaanlage)
- Industrie-Feldbusse
- Gebäudeautomatisierung
- Versorgungsnetzwerke
- Stromzähler
