Analog Devices Inc. ADL8154-EVALZ Evaluierungsboard für ADL8154

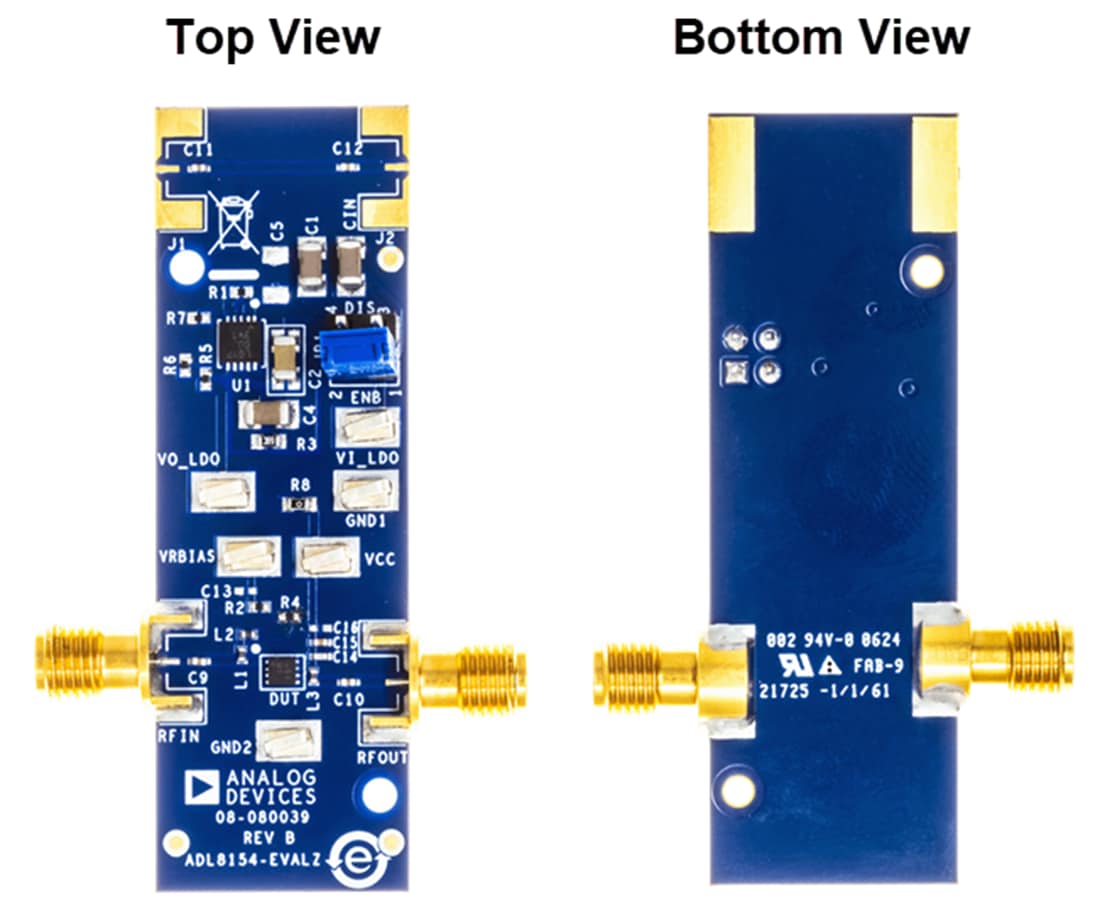

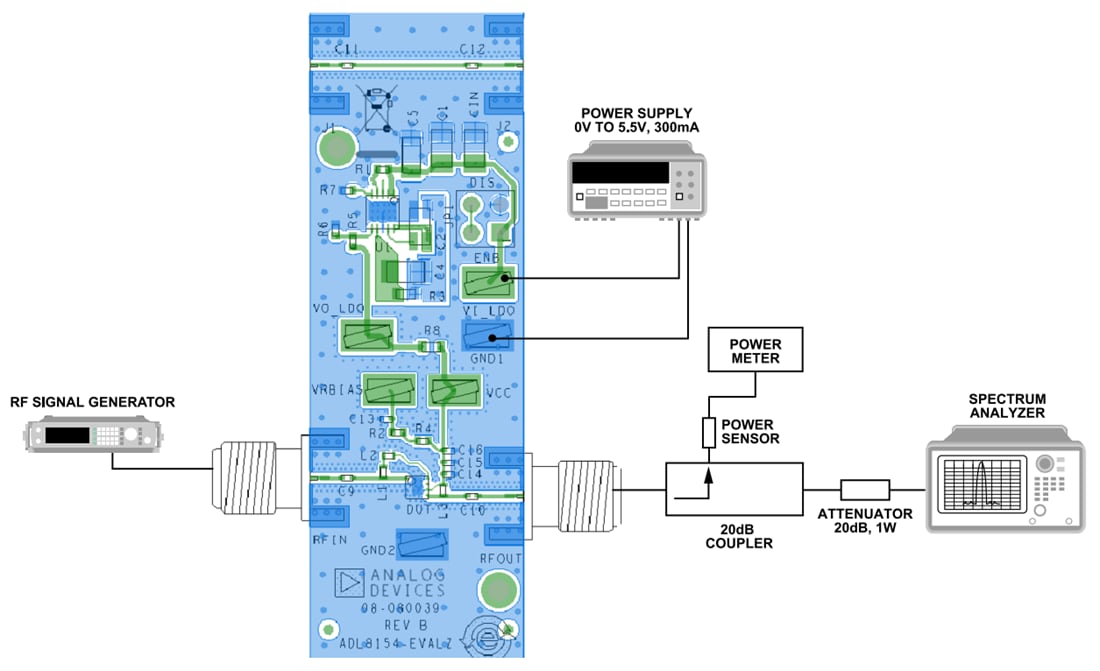

ADL8154-EVALZ Evaluierungsboard von Analog Devices für ADL8154 ist eine 4-lagige Leiterplatte (PCB) aus einem 10mil starken (0,25 mm) Rogers 4350 B und Isola 370HR Kupfermantel hergestellt die eine nominalen Dicke von 62mils (1,57 mm) bildet. Die HF_IN- und HF_{OUT-Anschlüsse} am ADL8154-EVALZ sind mit weiblichen 2,92 mm Koaxialbuchsen bestückt und die entsprechenden HF_IN- und HF_{OUT-Leitungen} haben eine 50 Ω Wellenimpedanz. Der ADL8154-EVALZ ist mit Bauelementen bestückt, die für den Einsatz im gesamten Betriebstemperaturbereich -55 °C bis +125 °C des ADL8154 geeignet sind. THRUCAL (J1 und J2) muss mit HF-Steckverbinder bestückt sein, um den Durchgangskalibrierungspfad zu verwenden. Der Kalibrierungspfad enthält zwei AC-Kopplungskondensatoren (C11 und C12), die bestückt werden müssen, um die AC-Kopplungskondensatoren im Hauptsignalpfad nachzuahmen.
