Analog Devices Inc. ADL8143-EVALZ Evaluierungsboard für ADL8143

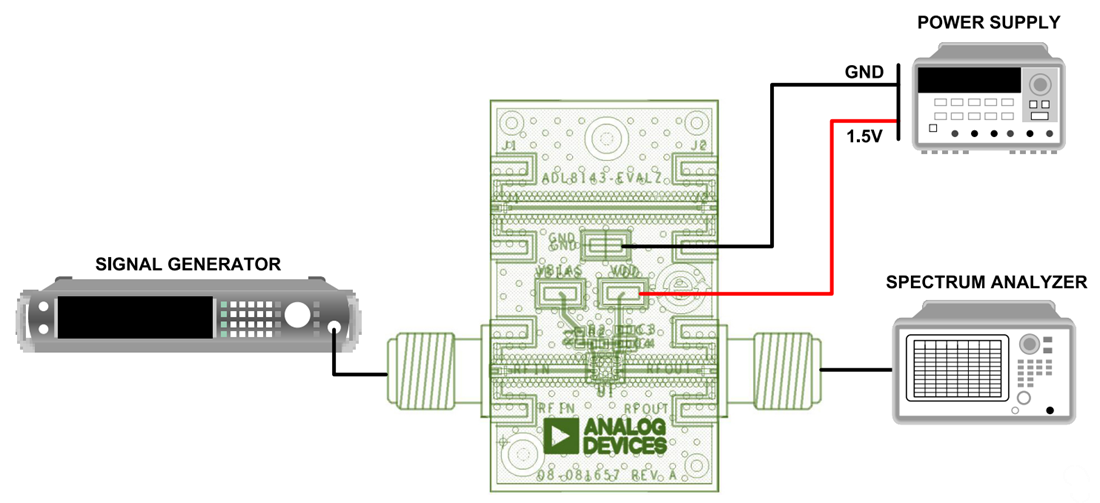

ADL8143-EVALZ Evaluierungsboard von Analog Devices besteht aus einer 4-lagigen Leiterplatte (PCB), die aus einem 0,203 (8 mil) dicken, kupferkaschierten Rogers 4003C und Isola 370HR gefertigt ist und eine Nenndicke von 1,63 mm (64 mils) hat. Die HF_IN- und_{HF OUT-Anschlüsse} am ADL8143-EVALZ sind mit Koaxialbuchsen 2,92 mm bestückt. Der ADL8143-EVALZ von Analog Devices umfasst Bauelemente die für den Einsatz im gesamten Betriebstemperaturbereich von -55 °C bis +125 °C geeignet sind. Zwischen den Steckverbindern J1 und J2 ist eine durchgehende Kalibrierungsstrecke für die Kalibrierung der Leiterbahnverluste vorgesehen. J1 und J2 müssen mit HF-Verbindern ausgestattet sein, um den Durchgangskalibrierungspfad verwenden zu können.
