Analog Devices Inc. ADL8111 10-MHz- bis 8-GHz-Bypass-Verstärker
Analog Devices Inc. ADL8111 10-MHz- bis 8-GHz-Bypass-Verstärker integrieren nicht-reflektierende SP4T-Schalter (Quad-Throw, SP4T), die mehrere Gain- und Linearitätswerte ermöglichen. Der ADL8111 Verstärker bieten eine Gain von 12,5 dB, die über Frequenz, Temperatur, Stromversorgung und von Bauteil-zu-Bauteil stabil bleibt.
Der ADL8111 verfügt über einen niedrigen Rauschfaktor von 2,8 dB und gleichzeitig über einen hohen Ausgangsschnittpunkt der dritten Ordnung (OIP3) von 34 dBm, wodurch ein hoher Dynamikbereich ermöglicht wird. Hohe Eingangsschnittpunkt-Leistung und eine Verhinderung der Verzerrung auf Applikationen mit hohen Signalpegeln werden durch zusätzliche Schalter bereitgestellt.
Merkmale
- Kleinsignalverstärkung von 12,5 dB bis 10 MHz bis 500 MHz (typisch)
- Großer Betriebsbereich von 10 MHz bis 8.000 MHz
- OIP3 von 34 dBM bei 10 MHz bis 500 MHz (typisch)
- Interner Verstärkerzustand, Ausgangs-P1dB von 17 dBm bei 5.000 MHz bis 8.000 MHz (typisch)
- Rauschfaktor von 2,8 dB bei 10 MHz bis 500 MHz (typisch)
- Niedrige Einfügungsdämpfung von 2,0 dB für den internen Schaltzustand von 10 MHz bis 500 MHz (typisch)
- Großer Betriebstemperaturbereich: -40 °C bis +85 °C
- RoHS-konformes LGA-Gehäuse mit 28 Anschlüssen von 6 mm × 6 mm
- ESD-Nennwert von ±750 V (Klasse 1B)
Applikationen
- Militär
- Prüf- und Messgeräte
- Kommunikation

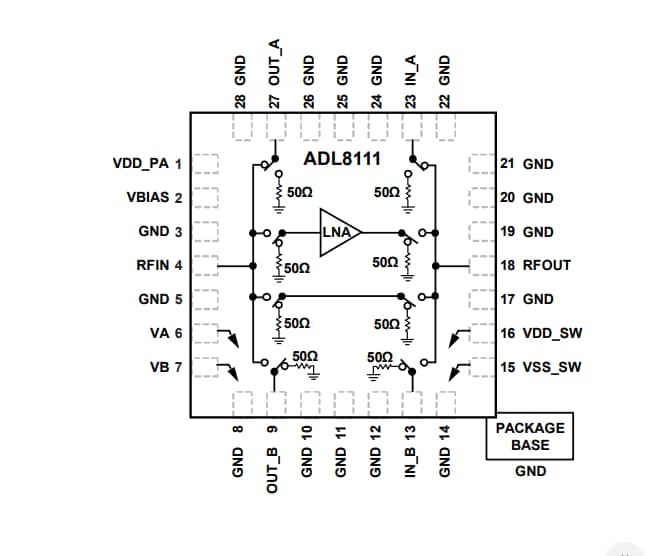

Blockdiagramm
Evaluierungsboard
Analog Devices Inc. ADL8111-EVALZ Evaluierungsboard
Zur Evaluierung der integrierten ADL8111 10-MHz- bis 8-GHz-Bypass-Verstärker-SP4T-Schalter ausgelegt.
Veröffentlichungsdatum: 2019-07-10
| Aktualisiert: 2024-03-05
