Analog Devices Inc. ADL8106 Rauscharme Verstärker
Analog Devices Inc. ADL8106 Rauscharmen Verstärker sind rauscharme Breitbandverstärker mit monolithisch integrierte Mikrowellenschaltungen (MMIC) aus Galliumarsenid (GaAs) mit pseudomorphem High-Electron-Mobility-Transfer (pHEMT). Der ADL8106 enthält alle normalerweise erforderlichen externen passiven Bauelemente für den Betrieb auf einem kleinen und kompakten Leiterplatten-Footprint (PCB). Der ADL8106 wird von 18 GHz bis 54 GHz betrieben und bietet eine Gain von 21,5 dB. Das Bauteil hat eine Ausgangsleistung für 1-dB-Kompression (OP1dB) von 14,5 dBm und einen typischen Ausgangsintercept dritter Ordnung (OIP3) von 21,5 dBm bei 30 GHz bis 44 GHz.
Die rauscharmen Verstärker ADI ADL8106 benötigen von einer 3-V-Versorgungsspannung (VDDx) 120 mA. Der ADL8106 ist in einem 5,00 mm x 5,00 mm großen 24-Pin-Chip-Array-Gehäuse mit kleinem Umriss und ohne Lead Cavity (LGA_CAV) erhältlich.
Merkmale
- Integrierte Stromversorgungskondensatoren und Vorspannungsinduktivitäten
- Integrierte AC-Kopplungskondensatoren
- Gain: 21,5 dB bei 30 GHz bis 44 GHz (typisch)
- Eingaberücklaufverlust: 12,5 dB bei 30 GHz bis 44 GHz (typisch)
- Ausgaberücklaufdämpfung: 19 dB bei 30 GHz bis 44 GHz (typisch)
- OP1dB: 14,5 db bei 30 GHz bis 44 GHz (typisch)
- PSAT: 19 dBm bei 30 GHz bis 44 GHz (typisch)
- OIP3: 21,5 dBm bei 30 GHz bis 44 GHz (typisch)
- Rauschfaktor: 3,5 dB bei 30 GHz bis 44 GHz (typisch)
- Typische Versorgungsspannung: 3 V bei 120 mA
- Ein- und Ausgang an 50 Ω angepasst
- Chip-Array mit kleinem Umriss und Lead Cavity [LGA-CAV] mit 24 Anschlüssen von 5,00 mm x 5,00 mm
Applikationen
- Prüf- und Messgeräte
- Militär und Raumfahrt
Dazugehöriges Evaluierungsboard
Analog Devices Inc. ADL8106-EVALZ Evaluierungsboard
Bietet ein vierlagiges PCB-Board, das zur Evaluierung der ADL8106 rauscharmen Verstärker ausgelegt ist.

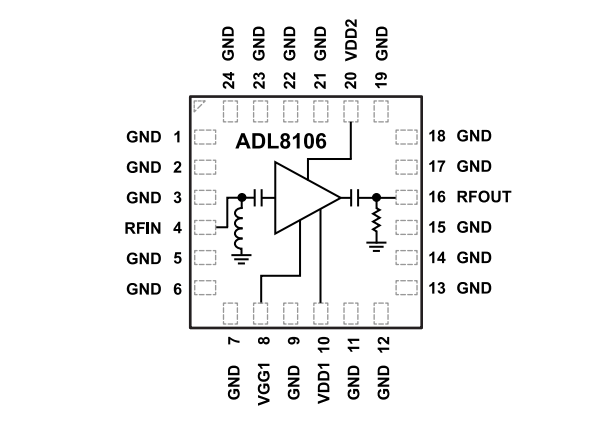

Blockdiagramm
Veröffentlichungsdatum: 2022-10-13
| Aktualisiert: 2022-10-17
