Analog Devices Inc. ADL5961-EVALZ Evaluation Board & Kit
Analog Devices Inc. ADL5961-EVALZ Evaluation Board und Kit wird verwendet, um den ADL5961 Vector Network Analyzer (VNA) Front End IC zu testen. Das ADL5961 VNA-Frontend umfasst eine bidirektionale Widerstandsbrücke, Abwärtsmischer, programmierbare ZF-Verstärker und -Filter sowie eine Schnittstelle für einen lokalen Oszillator (LO). Dieses ADL5961-EVALZ Evaluation Board und Kit ist ideal für Anwendungen wie Mehrtor-Vektor-Netzwerkanalysatoren, S-Parameter, Reflektometer und Materialanalyse.
Merkmale
- Erforderliche Ausrüstung:
- Netzteil
- Ein oder zwei RF-Signalgeneratoren
- Spektralanalysator oder Oszilloskop
- DC2026C (Linduino One) Platine (im Lieferumfang von ADL5961-KITEVALZ enthalten)
- Experimentelle Impedanzen wie Leerlauf, Kurzschluss und Last
- Bewertet ADL5961 VNA-Frontend
- Integrierte bidirektionale Brücke misst vorwärts- und rückwärtsgekoppeltes Signal
Applikationen
- Mehrkanal-Vektor-Netzwerkanalysatoren
- S-Parameter-Magnitude
- Phasenmessung
- Reflektometer
- Analyse der Materialien

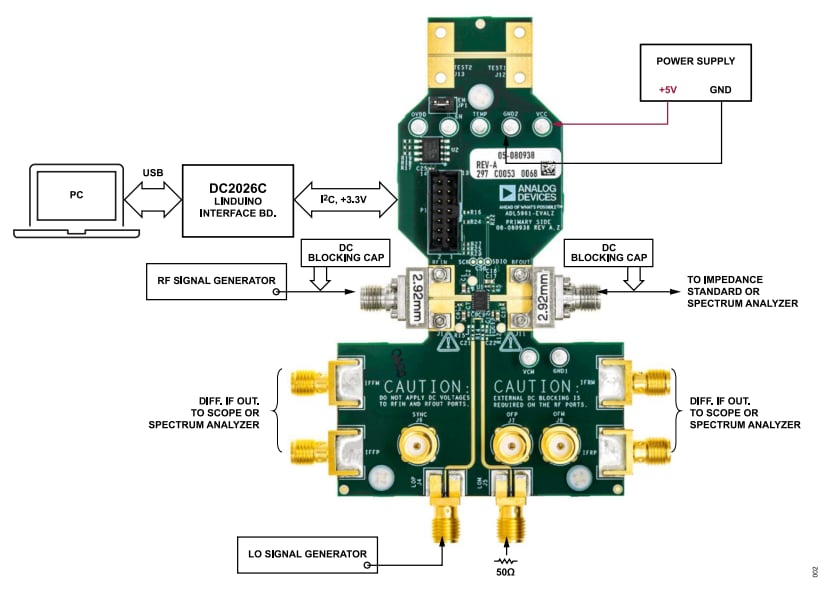

Grundlegender Testaufbau
Veröffentlichungsdatum: 2025-01-24
| Aktualisiert: 2025-02-12
