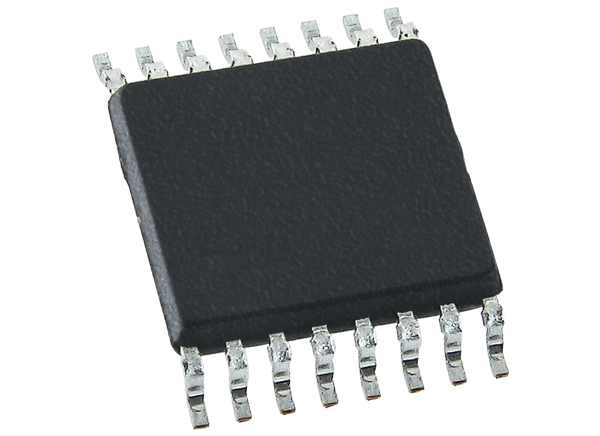

Analog Devices Inc. ADG5412BF/ADG5413BF Bidirektionale Schalter mit Fehlerschutz
Analog Devices ADG5412BF/ADG5413BF Bidirektionale Quad-SPST-Schalter mit Fehlerschutz umfassen vier unabhängig gesteuerte SPST-Schalter für Überspannungsschutz bis zu -55V und +55V. Der ADG5412BF besteht aus vier Schaltern, die mit Logik 1-Eingängen eingeschaltet werden, und der ADG5413BF enthält zwei Schalter, die mit Logik 1-Eingängen ein- und zwei Schalter, die mit Logik 1-Eingängen ausgeschaltet werden. Beim Einschalten der Spannungsversorgung leitet jeder Schalter in beide Richtungen gleichermaßen gut, und jeder Schalter besitzt einen Eingangsspannungsbereich entsprechend den Versorgungen. Die digitalen Eingänge sind über den gesamten Versorgungsbereich mit 3V Logikeingängen kompatibel. Dank seines niedrigen On-Widerstands von 10Ω in Kombination mit der On-Widerstand-Flachheit von 0,5Ω über einen signifikanten Anteil des Signalbereichs ist der bidirektionale ADG5412BF/ADG5413BF-Schalter mit Fehlerschutz eine ideale Lösung für Datenerfassungs- und Verstärkungsschaltungs-Anwendungen, bei denen eine hervorragende Linearität und geringe Verzerrung entscheidend sind.
When powered on, each switch conducts equally well in both directions and offers an input signal range that extends to the supplies. The digital inputs of ADG5412BF/ADG5413BF are compatible with 3V logic inputs over the full operating supply range. When power supplies are absent, the switch remains in the off condition and the switch inputs are in a high impedance state to prevent a fault event. Under normal operating conditions, if the analog input signal levels on any switch pin exceed VDD or VSS by a threshold voltage, VT, the switch turns off. ADG5412BF/ADG5413BF block input signal levels up to +55V or −55V relative to the ground in powered and unpowered conditions.
The low on-resistance of 10Ω combined with 0.5Ω on-resistance flatness over a significant portion of the signal range make the ADG5412BF/ADG5413BF bi-directional fault protection switches ideally suited for data acquisition and gain switching applications where excellent linearity and low distortion are critical.
Merkmale
- Overvoltage protection up to −55V and +55V
- Power-off protection up to −55V and +55V
- Overvoltage detection on source pins
- Low on-resistance: 10Ω
- On-resistance flatness of 0.5Ω
- 3kV human body model (HBM) ESD rating
- Latch-up immune under any circumstance
- Known state without digital inputs present
- VSS to VDD analog signal range
- ±5V to ±22V dual supply operation
- 8V to 44V single-supply operation
- Fully specified at ±15V, ±20V, +12V, and +36V
Applikationen
- Analog input/output modules
- Process control/distributed control systems
- Data acquisition
- Instrumentation
- Avionics
- Automatic test equipment
- Communication systems
- Relay replacement
