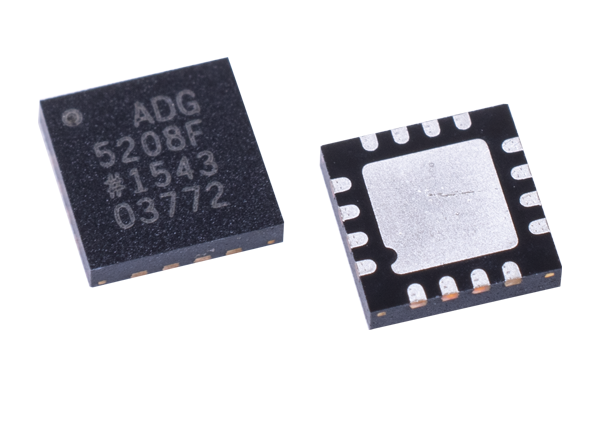

Analog Devices Inc. ADG5208F/ADG5209F Multiplexer mit Fehlerschutz
Die Analog Devices ADG5208F und ADG5209F sind 8:1 und duale 4:1 Analog-Multiplexer mit einem Überspannungsschutz von bis zu -55V und + 55V. Der ADG5208F schaltet einen von acht Eingängen zu einem gemeinsamen Ausgang und der ADG5209F schaltet einen von vier differentiellen Eingängen zu einem gemeinsamen differentiellen Ausgang. Ein EN-Eingang auf beiden Geräten aktiviert oder deaktiviert das Gerät. Beim Einschalten leitet jeder Schalter in beide Richtungen gleichermaßen gut und jeder Schalter besitzt einen Eingangsspannungsbereich entsprechend den Versorgungen. Die digitalen Eingänge sind über den gesamten Versorgungsbereich mit 3V Logikeingängen kompatibel. Beim Fehlen einer Spannungsversorgung bleibt der Schalter im Aus-Zustand, und die Schalteingänge haben eine hohe Impedanz, um Fehler zu vermeiden. Unter normalen Betriebsbedingungen, wenn die analogen Eingangssignalpegel an einem beliebigen Sx-Kontakt VDD oder VSS um einen Schwellenspannungswert VT übersteigen, wird der Schalter ausgeschaltet und der Drain-Pin wird an die Versorgungsspannung, die überschritten wurde, gezogen. Die ADG5208F und ADG5209F blockieren Eingangssignalpegel bis zu +55V oder -55V bezogen auf Masse sowohl bei eingeschalteter als auch bei ausgeschalteter Stromversorgung. Aufgrund der niedrigen Kapazität und Ladungsinjektion sind die ADG5208F- und ADG5209F-Schalter hervorragende Lösungen für die Datenerfassung und Abtast- und Halte-Anwendungen, für die geringe Störungen und die schnelle Einschwingung erforderlich sind.
When power supplies are absent, the switch remains in the off condition and the switch inputs are in a high impedance state for fault protection. Under normal operating conditions, if the analog input signal levels on any Sx pin exceeds VDD or VSS by a threshold voltage, VT, the switch turns off and the drain pin is pulled to the supply voltage that was exceeded. ADG5208F and ADG5209F blocks input signal levels up to +55V or −55V relative to the ground in both the powered and unpowered conditions.
The low capacitance and charge injection of the ADG5208F and ADG5209F switches make them ideal solutions for data acquisition and sample-and-hold applications, where low glitches and fast settling are required.
Merkmale
- Overvoltage protection up to −55V and +55V
- Power-off protection up to −55V and +55V
- Overvoltage detection on source pins
- Low charge injection (QINJ): −0.4pC
- Low on capacitance
- ADG5208F: 20pF
- ADG5209F: 14pF
- Latch-up immune under any circumstance
- Known state without digital inputs present
- VSS to VDD analog signal range
- ±5V to ±22V dual supply operation
- 8V to 44V single-supply operation
- Fully specified at ±15V, ±20V, +12V, and +36V
Applikationen
- Analog input/output modules
- Process control/distributed control systems
- Data acquisition
- Instrumentation
- Avionics
- Automatic test equipment
- Communication systems
- Relay replacement
