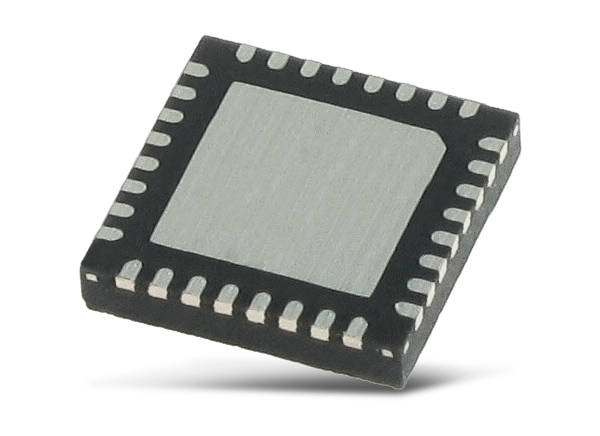

Analog Devices Inc. ADF5901 MMIC

Die Analog Devices ADF5901 24 GHz Tx Monolithische Mikrowellen-integrierter Schaltkreis (MMIC) verfügt über einen 24 GHz spannungsgesteuerten On-Chip-Oszillator (VCO) mit PGA und dualen TX-Kanälen für Radarsysteme. Der On-Chip-VCO erzeugt das 24GHz Signal für den LO-Ausgang und die zwei Tx-Kanäle. Die Tx-Kanäle umfassen eine Stromregelungs-Schaltung. Das Gerät enthält auch einen On-Chip-Temperatursensor. Eine einfache dreiadrige Schnittstelle steuert alle On-Chip-Register. Der ADF5901 ist für Anwendungen in der Automobilindustrie qualifiziert und eignet sich ideal für Automobil-, Industrie- und Mikrowellen-Radar sowie industrielle und intelligente Sensoren.

The Tx channels include a power control circuit. The device also includes an on-chip temperature sensor. A simple 4-wire interface controls all the on-chip registers. Qualified for automotive applications, the ADF5901 is ideal for automotive, industrial, and microwave radar as well as industrial, & smart sensors.

Merkmale

  • 24GHz to 24.25GHz voltage controlled oscillator (VCO)
  • 2-channel 24GHz power amplifier (PA) with 8dBm output
  • Single-ended outputs
  • 2-channel muxed outputs with mute function
  • Programmable output power
  • N divider output (frequency discriminator)
  • 24GHz local oscillator (LO) output buffer
  • 250MHz signal bandwidth
  • Power control detector
  • Auxiliary 8-bit ADC
  • ±5°C temperature sensor
  • 4-wire serial peripheral interface (SPI)
  • Electrostatic discharge (ESD) performance
    • Human body model (HBM): 2000V
    • Charged device model (CDM): 250V
  • Qualified for automotive applications

Applikationen

  • Automotive radars
  • Industrial radars
  • Microwave radar sensors
  • Industrial sensors
    • Precision instrumentation
    • Tank level sensors
    • Smart sensors
      • Door opening
      • Energy saving
  • Commercial sensors: object detection and tracking
    • Cars, boats, aircraft, and UAVs (drones): collision avoidance
    • Intelligent transportation systems: intelligent traffic monitoring and control
    • Surveillance and security

Demonstration Tools

EV-TINYRAD24G Radar-Evaluierungsmodul

Analog Devices Inc. EV-TINYRAD24G Radar-Evaluierungsmodul

Ermöglicht die Implementierung und das Testen von Radar-Sensorapplikationen im 24-GHz-ISM-Band.

Learn Moreüber Analog Devices Inc. EV-TINYRAD24G Radar-Evaluierungsmodul View Productsverwandt mit Analog Devices Inc. EV-TINYRAD24G Radar-Evaluierungsmodul
Veröffentlichungsdatum: 2016-09-28 | Aktualisiert: 2022-03-11
