Analog Devices Inc. Analog Devices ADF4159 Testplatinen

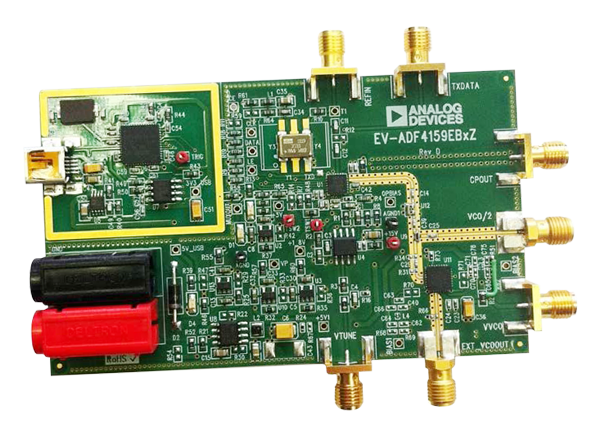

Die Analog Devices EV-ADF4159EB1Z/EV-ADF4159EB3Z Testplatinen unterstützen Entwickler bei der Auswertung der Leistung der ADF4159 Frequenz-Synthesizer für Phasenregelschleifen (PLL) und der ADF4169 Frequenz-Synthesizer. Jede Testplatine arbeitet mit dem Synthesizer, einem USB-Steckverbinder, SMA-Steckverbindern, einem Referenz-Oszillator und Netzversorgungsanschlüssen. Die Referenzfrequenz von 100MHz wird von einem integrierten temperaturkompensierten Quarz-Oszillator (TCXO) bereitgestellt. Die Platinen enthalten ein USB-Kabel für den Anschluss der Platine an einen PC-USB-Port. Mit der zugehörigen Windows®-basierten Software kann der Synthesizer von Entwicklern mühelos programmiert werden.

Merkmale

  • Self-contained board, including synthesizer, 100MHz reference, USB interface, and voltage regulators
  • The accompanying software allows control of synthesizer functions from a PC (via USB interface)
  • Externally powered by 5.5V and 15 V supplies
  • Evaluates the ADF4169

Lieferumfang Kit

  • EV-ADF4159EB1Z or EV-ADF4159EB3Z evaluation board
  • CD with evaluation software
  • USB cable

Related Products

ADF4169 Fractional-N Frequency Synthesizer

Analog Devices Inc. ADF4169 Fractional-N Frequency Synthesizer

Direct Modulation/Fast Waveform Generating, 13.5GHz, Fractional-N Frequency Synthesizer.

Learn Moreüber Analog Devices Inc. ADF4169 Fractional-N Frequency Synthesizer View Productsverwandt mit Analog Devices Inc. ADF4169 Fractional-N Frequency Synthesizer
Veröffentlichungsdatum: 2016-01-04 | Aktualisiert: 2022-03-11
