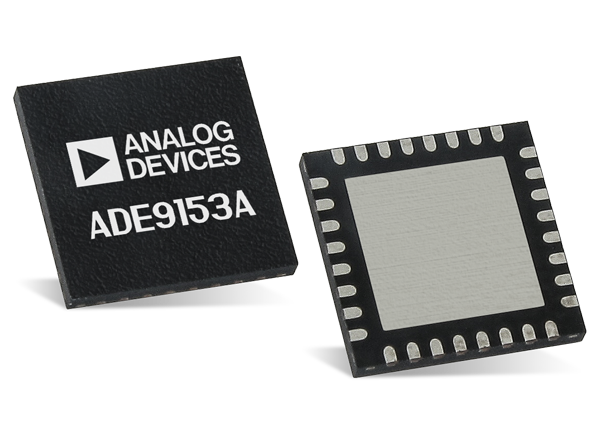

Analog Devices Inc. ADE9153A Energiemessungs-ICs mit Autokalibrierung

Analog Devices ADE9153A Energiemessungs-ICs sind genaue, einphasige Energiemessungs-ICs mit einer mSure^®-Autokalibrierung. Die mSure-Autokalibrierungsfunktion ermöglicht einem Messgerät die automatische Kalibrierung von Strom- und Spannungskanälen ohne weitere kalibrierte Quellen oder Referenzmessgeräte, wenn ein Shunt-Widerstand als Stromsensor verwendet wird. Die mSure-Autokalibrierung des ADE9153A unterstützt Messgeräte der Klasse 1 und Klasse 2.

Die ADE9153A ICs sind mit drei leistungsstarken Analog-Digital-Wandlern (ADCs) ausgestattet und bieten ein Signal-Rauschverhältnis (SNR) von 88 dB und einen erweiterten Metrologiefunktionssatz von Messungen. Diese Messungen umfassen Berechnungen von Leitungsspannung und -strom, aktiver Energie, grundlegender reaktiver Energie und Scheinenergie sowie Strom- und Spannungs-RMS-Berechnungen. Der ADE9153A bietet Leistungsqualitätsmessungen, wie z. B. Nulldurchgangserkennung, Netzperiodendauer-Berechnung, Winkelmessung, DIP- und Anschwell-, Spitzen- und Überstrom-Erfassung sowie Leistungsfaktormessungen.

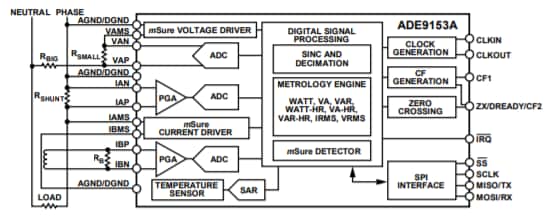

Jeder der Eingangskanäle des ADE9153A unterstützt flexible und unabhängige Verstärkerstufen. Der Stromkanal A eignet sich bestens für Nebenwiderstände, da er über eine flexible Verstärkungsstufe verfügt und einen Endwert-Eingabebereich von 62,5 mV Spitze bis hinunter auf 26,04 mV Spitze bietet. Der Stromkanal B verfügt über Verstärkungsstufen von 1×, 2× und 4× und wird mit Stromtransformatoren (CTs) verwendet. Ein Hochgeschwindigkeits-Serial-Peripheral-Interface-Anschluss (SPI) von 10 MHz ermöglicht den Zugriff auf ADE9153A Register.

Merkmale

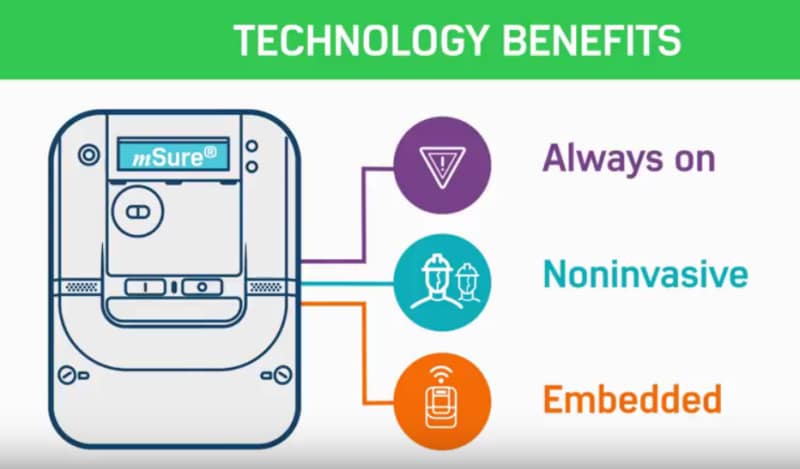

mSure Autokalibrierung
- Automatische Kalibrierung basierend auf einer direkten Messung des vollständigen Signalpfads
- Kalibrierverfahren erfordert kein Referenz-Messgerät
- mSure Autokalibrierung garantiert Messung der Klasse 1
3 leistungsstarke Analog-Digital-Wandler
- 88 dB SNR
- Stromkanal mit hoher Verstärkung: ±26,04 mV Spitze, 18,4 mVrms Eingang bei der höchsten Verstärkungseinstellung
Erweiterter Metrologiefunktionssatz
- WATT, VAR, VA, Wh VARh und VAh
- Unterstützt die aktiven Energiestandards: IEC 62053-21, IEC 62053-22, EN50470-3, OIML R46 und ANSI C12.20
- Unterstützt reaktive Energiestandards: IEC 62053-23 und IEC 62053-24
- Strom- und Spannungs-RMS-Messung
- Leistungsqualitätsmessungen
- Betriebstemperatur, industrieller Bereich: −40 °C bis +85 °C
