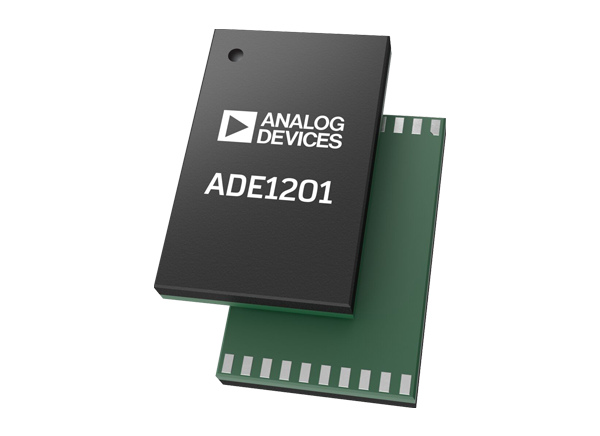

Analog Devices Inc. ADE1201 Isolierter Digitaleingang

Der Analog Devices ADE1201 isolierte Digitaleingang ist eine konfigurierbare, isolierte Einkanal-Digitaleingangsüberwachungslösung für Energieübertragungs- und Energieverteilungsapplikationen. Der ADE1201 wird über die serielle Anschlussschnittstelle (SPI) konfiguriert, um eine isolierte Messung des digitalen Eingangs durchzuführen, der auch als Binäreingang oder Kontakteingang bezeichnet wird. Das ADE1201 digitale Ausgangssignal auf dem DOUT1-Pin spiegelt den Zustand des Eingangssignals nach einer benutzerkonfigurierbaren Signalkonditionierung wider. Das SPI-Protokoll unterstützt die Adressierung, um bis zu acht Bauteile mit einem 4-Draht-SPI-Anschluss zu ermöglichen.

Die ADE1201 Applikations-Schaltung akzeptiert eine große Auswahl von Eingangsspannungen von ±10 V_DC bis ±300 V_DC oder 8 V_RMS bis 240 V_RMS. Der programmierbare Frittstrom und die robuste Applikations-Schaltung ermöglichen dem Bauteil, die strengen elektromagnetischen Leistungsanforderungen (EMV) auf Systemebene zu erfüllen. Der ADE1201 enthält einen integrierten, isolierten IsoPower®-DC/DC-Wandler, der die Notwendigkeit für eine externe isolierte Stromversorgung beseitigt. Die ICoupler® Chip-Scale-Transformator-Technologie wird zur Isolierung der Logiksignale zwischen der isolierten Hochspannungsseite und der nichtisolierten Niederspannungsseite des digitalen Eingangwächters verwendet. Durch diese Technologie wird ein Design mit kleinem Formfaktor ermöglicht, das eine Daten- und Leistungsisolierung umfasst.

Ein integrierter Analog-Digital-Wandler (ADC) mit sukzessivem Approximationsregister (SAR) und ein Verstärker mit programmierbarer Gain (PGA) mit 1 × bis 10 × messen die Analogeingänge. Die ADC-Wellenformen sind über den SPI-Anschluss verfügbar, um eine Diagnose auf Systemebene zu ermöglichen.

Merkmale

Konfigurierbarer isolierter Einkanal-Digitaleingang
Programmierbare Auslöseschwelle
On-Chip-Entprellungsfilter
On-Chip-Daten- und Leistungsisolierung
Die Applikations-Schaltung überwacht einen großen Spannungsbereich
- ±10 V_DC bis ±300 V_DC
- 8 V_RMS bis 240 V_RMS AC
Programmierbarer Frittstrom
- Impuls von bis zu 205 mA
- Konstantstrom von bis zu 6,3 mA
Sicherheitszertifizierungen und behördliche Zulassungen
- UL-Zulassung
  - 3.750 V_RMS für 1 Minute gemäß UL 1577
- CSA Component Acceptance Notice 5A (ausstehend)
  - CSA 61010-1: 300 Vrms
- VDE-Konformitätszertifikat (ausstehend)
  - DIN V VDE V 0884-11 (VDE V 0884-11):2017-1
  - V_IORM = 565 V_peak

Robuste EMV-Lösung unterstützt die Anforderungen für Relaisschutz auf Systemebene
ADC-Proben für die Systemdiagnose verfügbar
Interner SAR-ADC mit PGA
Einzelne 3,3-V-Versorgung
- Integrierter isolierter IsoPower-DC/DC-Wandler
Schnittstellen
- SPI
- DOUT1-Ausgang spiegelt den Zustand des digitalen Eingangs wider
- IRQ-Interrupt-Pin
Betriebstemperatur: -40 °C bis +125 °C
20-Pin-LGA-Gehäuse mit einer Kriechstrecke von 6,8 mm
