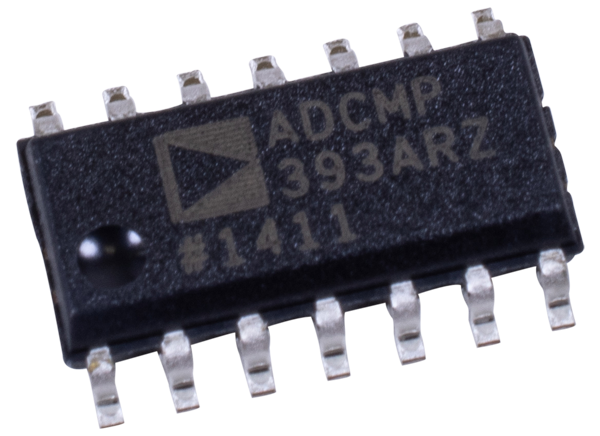

Analog Devices Inc. Analog Devices ADCMP393 Vierfach-Komparator
Der ADCMP393 Vierfach-Komparator von Analog Devices ist ein Rail-to-Rail-Eingang-Komparator mit niedrigem Stromverbrauch, der an einer Einzel-Versorgungsspannung von 2,3V bis 5,5V betrieben wird und nur einen minimalen Strom zieht. Der ADCMP393 hat einen Stromverbrauch von nur 26,8μA. Der ADCMP393 bietet einen allgemeinen Eingangsspannungsbereich von 200mV über die Rails hinaus, eine Abgleichsspannung von mV (typ.) über den vollen gemeinsamen Bereich und einen UVLO-Wächter. Zusätzlich ermöglicht das Design des Komparators einen festgelegten Ausgangsstatus bei der Einschaltung. Der Komparator generiert einen geringen logischen Ausgang, während die Versorgungsspannung unterhalb des UVLO-Schwellenwerts liegt. Der Betrieb des ADCMP393 mit geringer Spannung und geringem Strom macht ihn optimal für batteriebetriebene Systeme.
In addition, the design of the comparator allows a defined output state upon power-up. The comparator generates a logic low output while the supply voltage is less than the UVLO threshold. The low voltage and low current operation of the ADCMP393 makes it ideal for battery-powered systems.
Merkmale
- 2.3V to 5.5V Single supply voltage range
- Rail-to-rail, common-mode input voltage range
- 1mV typical Low input offset voltage, VOFFSET
- Guarantees comparator output logic low from VCC=0.9V to undervoltage lockout (UVLO)
- -40°C to +125°C Operating temperature range
- 14-lead standard small outline package (SOIC)
Applikationen
- Battery management/monitoring
- Power supply detection
- Window comparator
- Threshold detectors/discriminators
- Microprocessor systems

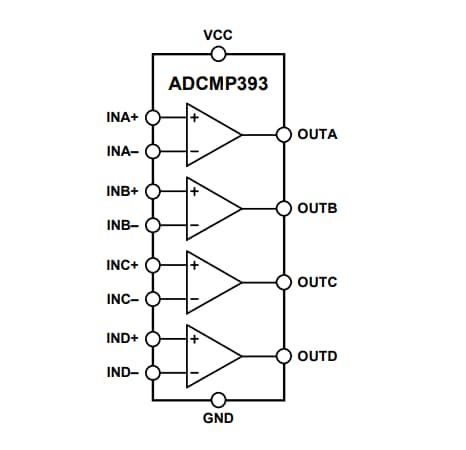

Functional Block Diagram
Veröffentlichungsdatum: 2014-11-13
| Aktualisiert: 2022-03-11
