Analog Devices Inc. ADCMP392 Zweifach-Komparator
Der Analog Devices ADCMP392 Zweifach-Komparator mit bekanntem Einschaltzustand ist ein Zweifach-Komparator mit Rail-to-Rail-Eingang und geringem Stromverbrauch, der sich ideal für Allzweck-Anwendungen eignet. Der ADCMP392 wird über eine Stromversorgung von 2,3V bis 5,5V betrieben und zieht dabei nur minimalen Strom. Der ADCMP392 hat einen Stromverbrauch von nur 22,1μA. Der ADCMP392 unterstützt einen allgemeinen Eingangsspannungsbereich von 200mV über den Schienen, eine Abgleichsspannung von mV (Typ.) über den vollen gemeinsamen Bereich und einen UVLO-Wächter. Zusätzlich ermöglicht das Design des Komparators einen festgelegten Ausgangsstatus bei der Einschaltung. Der Komparator generiert einen geringen logischen Ausgang, wenn die Versorgungsspannung unterhalb des UVLO-Schwellenwerts liegt. Der ADCMP392 ist in einem kompakten 8-Lead SOIC-Gehäuse erhältlich und ist für den Betrieb in einem erweiterten Temperaturbereich von −40°C bis +125°C spezifiziert. Dank des geringen Spannungs-/Strombedarfs ist der ADCMP392 ideal für batteriebetriebene Systeme wie z. B. Batteriemanagement/-überwachung, Stromversorgungserkennung, Fensterkomparatoren, Schwellendetektoren/-diskriminatoren sowie Mikroprozessorsysteme.
The ADCMP392 features a common-mode input voltage range of 200mV beyond rails, an offset voltage of mV typical across the full common-mode range, and a UVLO monitor. In addition, the design of the comparator enables a defined output state upon power-up. The comparator generates a logic low output if the supply voltage is less than the UVLO threshold.
Available in a 8-lead, narrow body SOIC package, ADCMP392 is specified to operate over the extended temperature range of −40°C to +125°C. ADCMP392's low voltage and low current operation makes it ideal for battery-powered systems such as battery management/monitoring, power supply detection, window comparators, threshold detectors/discriminators, and microprocessor systems.
Merkmale
- 2.3V to 5.5V Single-supply voltage operation
- Rail-to-rail common-mode input voltage range
- 1mV Typical low input offset voltage across VCMR
- Guarantees comparator output logic low from VCC = 0.9V to undervoltage lockout (UVLO)
- −40°C to +125°C Operating temperature range

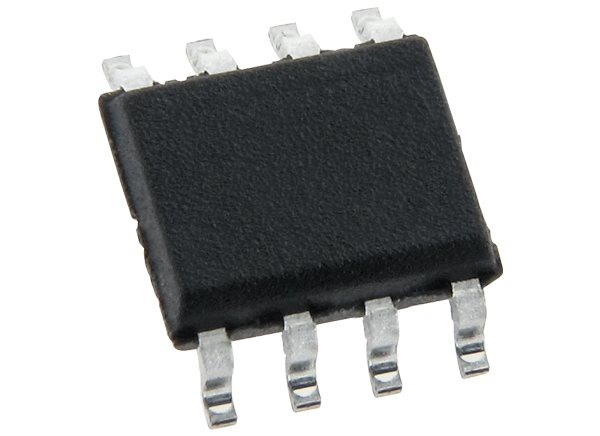

- 8-lead, narrow body SOIC
Applikationen
- Battery management/monitoring
- Power supply detection
- Window comparators
- Threshold detectors/discriminators
- Microprocessor systems
Functional Block Diagram
