Analog Devices Inc. ADBT1001 Vierkanal-AFE-Digital-Controller

Analog Devices Inc. ADBT1001 Vierkanal-AFE-Digital-Controller sind flexible Digital-Controller mit großem Funktionsumfang, die für die Prüfung hoher Batterie-Stückzahlen und Produktions-Formation sowie Batterie-Präzisionsmessgeräte-Applikationen ausgelegt sind. Die Controller sind für eine minimale Anzahl von Bauteilen, eine maximale Flexibilität und eine minimale Design-Zeit optimiert.

Die ADBT1001 AFE-Digital-Controller von ADI verfügen über eine diferenzielle Fernspannungsmessung, Strommessung, Pulsweitenmodulation (PWM), Frequenzsynchronisierung, Überspannungsschutz (OVP) und Stromaufteilung. Programmierbare Schutzfunktionen umfassen einen Überstromschutz (OCP), eine OVP-Begrenzung und einen externen Übertemperaturschutz (OTP).

Die serielle Peripherieschnittstelle (SPI) programmiert die Parameter und bietet eine umfassende Programmierung des integrierten Schleifenfilters, PWM-Signal-Timings und Soft-Start-Timings. Der SPI unterstützt den Zugriff auf viele Überwachungs- und Systemprüffunktionen. Die integrierte Prüfsumme und die programmierbaren Schutzschaltungen verbessern die Zuverlässigkeit. Eine umfassende grafische Benutzeroberfläche (GUI) ist für eine einfache System- und Kanalkonfiguration und Programmierung der Sicherheitsfunktionen enthalten.

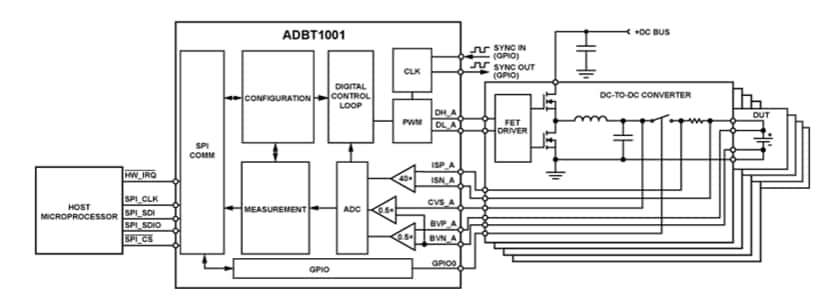

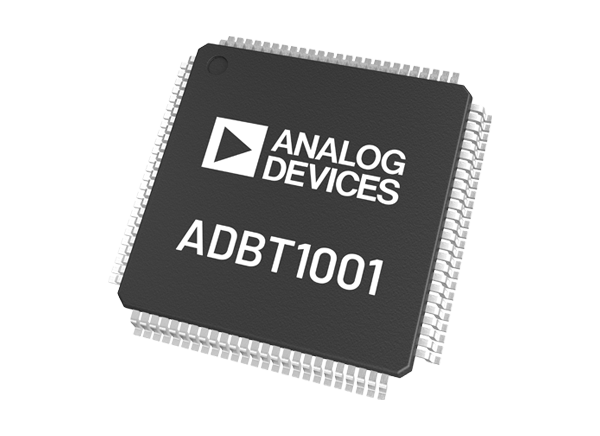

Die ADBT1001 Vierkanal-AFE-Digital-Controller sind in einem 100-Pin-LQFP_EP-Gehäuse verfügbar.

Merkmale

Präzise Messung von Spannung und Strom
4 PWM-Steuerkanäle mit einer Auflösung von bis zu 16 Bits (effektiv)
- Wählbarer synchroner und asynchroner Gleichrichterbetrieb
- Programmierbare Totzeitkompensation
- Programmierbare Schaltfrequenz von 62,5 kHz bis 500 kHz in einer Leistung von 2 Schritten
Mehrphasen-Betrieb
- Digitale Stromaufteilung zwischen Chips
- Frequenzsynchronisierung zwischen Chips
Digitaler Regelkreis
- Programmierbare PID-Schleifenfilter
- Schnelle DC-Bus-Spannungs-Vorwärtskopplung

Integrierte Spektrumanalyse pro Kanal
- Lastimpedanzmessung
SPI-Anschlusssteuerungs- und Status-Schnittstelle
- Host-Unterbrechung bei programmierbaren Statusänderungen
CC-, CV-, CP- und CR-Betriebsmodi
- 15-Bit-Sollwert-Auflösung
- Eingangs- und Ausgangs-Einschaltstromschutz
Externe NTC-Thermistor-Temperaturmessung
- Interne Chip-Temperaturmessung
Benutzerkalibrierung von Eingangsspannungen und -strom
Betrieb: 0 °C bis +85 °C
