Analog Devices Inc. ADAU7112 Stereo-PDM-zu-PCM-Wandler

Der Analog Devices Inc. ADAU7112 Stereo-PDM-zu-PCM-Wandler bietet zwei Dezimierungskanäle von einer 1-Bit-Ausgangsquelle zu einem 24-Bit-Pulscodemodulations-Audioausgang (PCM). Das Downsampling-Verhältnis beträgt 64 × f_S, mit f_S als PCM-Ausgangs-Abtastrate. Alle Kanäle dezimieren im gleichen Verhältnis. Die 24-Bit-Downsampling-PCM-Audiodaten fungieren über den seriellen Standard-Inter-IC (I²S) oder das Zeitbereichs-Multiplexer-Format (TDM) als Ausgang.

Als Eingangsquellen für den ADAU7112 können alle Bauteile fungieren, die über einen Slave-PDM-Ausgang, wie z. B. ein digitales Mikrofon, verfügen. Die Ausgangspins dieser Mikrofone können direkt mit den Eingangspins des ADAU7112 verbunden werden.

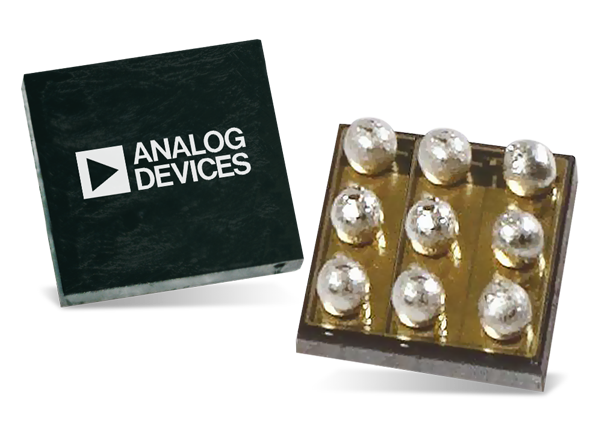

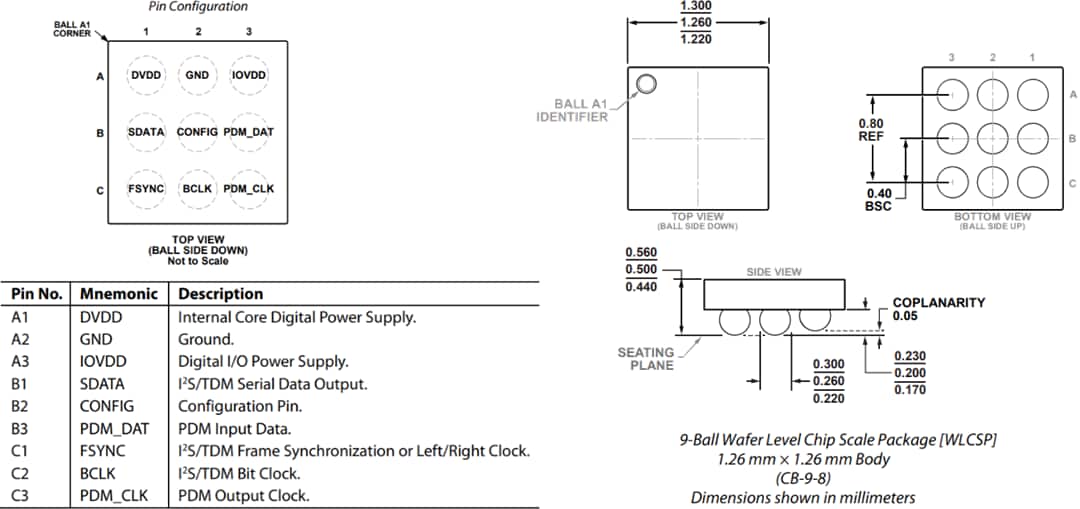

Der ADAU7112 Stereo-PDM-zu-PCM-Wandler ist in einem halidfreien 9-Ball-Gehäuse (Wafer Level Chip Scale Package, WLCSP) verfügbar und für einen kommerziellen Temperaturbereich von -40 °C bis +85 °C spezifiziert.

Merkmale

2 Kanäle von digitalen PDM-Audioeingängen von digitalen Mikrofonen
64×-Dezimationsverhältnis von PDM-zu-PCM-Audiodaten
24-Bit-Auflösung zur Unterstützung von Mikrofonen mit hohem Schalldruckpegel (SPL)
A-belastetes Signal-Rausch-Verhältnis (SNR) von 126 dB
Ausgangs-Abtastrate: 4 kHz bis 96 kHz
Bit-Taktraten von 64x, 128x, 192x, 256x, 384x oder 512x der Ausgangs-Abtastrate
Automatische PDM-Takterzeugung
Automatische Abschaltung bei entferntem BCLK
DVDD-Betriebsstrom von 0,36 mA bei einer Abtastrate von 48 kHz und einer Versorgung von 1,8 V
Slave-I²S- oder TDM-Ausgangsschnittstelle
