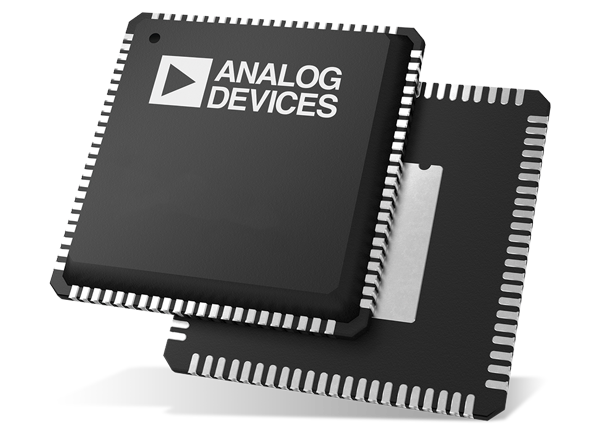

Analog Devices Inc. ADATE318 Einzelchip-Lösung

Der Analog Devices ADATE318 bietet eine vollständige Einzelchip-Lösung für eine große Auswahl von ATE-Applikationen und Messgeräten. Der ADATE318 führt die Pin-Elektronikfunktionen eines Treibers, eines Komparators und einer aktiven Last (DCL) mit einer parametrischen Pro-Pin-Vierquadrant-Messeinheit (PPMU) durch. Die VHH-Antriebsleistung pro Chip des ADATE318 unterstützt Flash-Speicher-Testapplikationen. Integrierte 16-Bit-DACs mit On-Chip-Kalibrierungs-Engine stellen alle erforderlichen DC-Pegel für den Betrieb bereit. Die Kalibrierungsfunktion korrigiert auch Verstärkungs- und Offset-Fehler für jeden funktionalen Block. Entwickler können den ADATE318 als dualen einendigen Antriebs-/Empfangskanal oder als einzelnen differentiellen Antriebs-/Empfangskanal verwenden. Jeder Kanal enthält einen Hochgeschwindigkeits-Fensterkomparator sowie einen programmierbaren Schwellwert-Differenzkomparator. Dieser duale integrierte Einzelchip-DCL mit einer Vier-Quadranten-PPMU-Lösung wird von -1,5 V bis +6,5 V betrieben und liefert Datenraten bis zu 600 MHz.

Designers can use the ADATE318 from Analog Devices as a dual, single-ended drive/receive channel or as a single differential drive/receive channel. Each channel includes a high-speed window comparator as well as a programmable threshold differential comparator. This single-chip, dual integrated DCL with a four-quadrant PPMU solution operates from -1.5V to +6.5V and delivers data rates up to 600MHz.

Merkmale

  • 600MHz/1200Mbps data rate
  • 3-level driver with high-Z and reflection clamps
  • Window and differential comparators
  • Per pin PPMU with −2.0V to +6.5 V range
  • Low leakage mode (typically 4nA)
  • Integrated 16-bit DACs with offset and gain correction
  • −1.5V to +6.5V high-speed operating voltage range
  • 0.0V to 13.5V dedicated VHH output pin range
  • 1.1W power dissipation per channel
  • Driver
    • −1.5V to +6.5V 3-level voltage range
    • Precision trimmed output resistance
    • 200mV minimum to 8V maximum unterminated swing
    • 725ps minimum pulse width, VIH − VIL = 2.0V
  • Per pin PPMU (PPMU)
    • −2.0V to +6.5V force voltage/compliance range
    • 5 current ranges: 40mA, 1mA, 100μA, 10μA, 2μA
    • External sense input for system PMU
    • Go/no-go comparators
  • Comparator
    • Differential and single-ended window modes
    • >1.2GHz input equivalent bandwidth
  • Load
    • ±25mA current range
  • Levels
    • Fully integrated 16-bit DACs
    • On-chip gain and offset calibration registers and add/multiply engine
  • Package
    • 84-lead 10mm × 10mm LFCSP (0.4mm pitch)

Applikationen

  • Automatic test equipment
  • Semiconductor test systems
  • Board test systems
  • Instrumentation and characterization equipment
