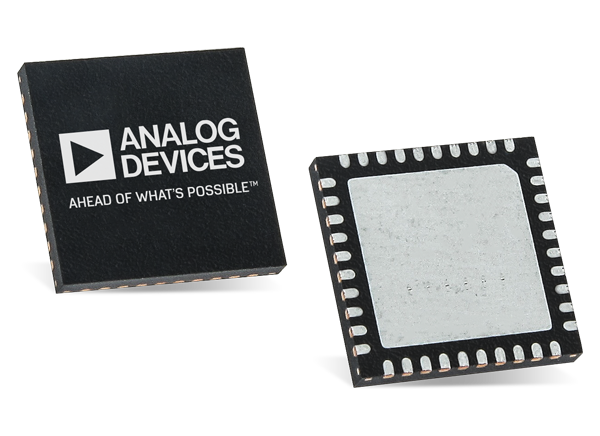

Analog Devices Inc. ADAS3022 Datenerfassungs-IC
Der ADAS3022 Datenerfassungs-IC von Analog Devices benötigt im Vergleich mit konkurrierenden diskreten Bauteilen nur ein Drittel des Platinenplatzes, um Ingenieure dabei zu unterstützen, das Design zu vereinfachen und die Größe moderner industrieller Datenerfassungssystemen zu reduzieren. Der neue 16-Bit, 1MSPS ADI ADAS3022 wurde für die Überwachung von Stromleitungen, Prozess- und Motorsteuerung, Patientenüberwachung und andere Industrie- und Instrumentierungssysteme, die innerhalb des ±10V industriellen Bereichs betrieben werden, konzipiert. Dieser Datenerfassungs-IC integriert den 16-Bit-PulSAR® A/D-Wandler-Kern nach dem Wägeverfahren mit hochohmigen Eingabepuffern und einem 7-stufigen auf dem Chip befindlichen programmierbaren Messverstärker. Im ADAS3022 ist ein 8-Kanal-Multiplexer mit niedrigem Verluststrom und eine 4,096-V-Präzisions-Spannungsreferenz mit niedriger Abweichung enthalten. Mit acht Datenkanälen und der Bereitstellung des gesamten 16-Bit-Dynamikbereichs wurde der neue IC optimiert, um eine Kopplung mit einer Vielzahl von Sensoren zu unterstützen, die in den Bereichen von ±10V bis zu ±640mV betrieben werden.
The ADI ADAS3022 Data Acquisition IC integrates ADI's 16-bit PulSAR® successive-approximation A/D converter core with high-impedance input buffers and a 7-stage on-chip programmable-gain instrumentation amplifier. ADAS3022 includes an 8-channel, low-leakage multiplexer and precision low-drift 4.096V reference. With eight data channels and delivering full 16-bit dynamic range, this ADI IC is optimized to interface with a wide range of sensors running from ±10V to as low as ±640mV.
Merkmale
- Ease of use 16-bit, 1MSPS complete data acquisition system
- >500MΩ High impedance, 8-channel input
- ±24.576V maximum Differential input voltage range
- >100dB High input common-mode rejection
- User-programmable input ranges
- Channel sequencer with individual channel gains
- On-chip 4.096V reference and buffer
- Auxiliary input-direct interface to PulSAR ADC inputs
- No latency or pipeline delay (SAR architecture)
- Serial 4-wire, 1.8V to 5V SPI-/SPORT-compatible interface
- LFCSP package (6mm × 6mm)
- -40°C to +85°C industrial temperature range
Applikationen
- Multichannel data acquisition and system monitoring
- Process control
- Power line monitoring
- Automated test equipment
- Instrumentation
Additional Resources
Block Diagram
Veröffentlichungsdatum: 2013-04-30
| Aktualisiert: 2022-03-11
