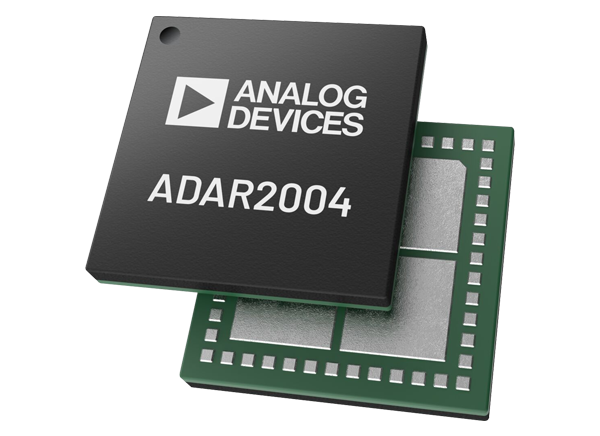

Analog Devices Inc. ADAR2004 HF-Empfänger
Der Analog Devices Inc. ADAR2004 HF-Empfänger ist ein Vierkanal-Empfänger IC, der für die Millimeterwellen-Körperscanning-Applikationen optimiert wurde. Diese HF-Empfänger bietet einen niedrigen Zwischenwert Frequenz-Ausgang (ZF) bis zu 800 MHz. Der ADAR2004 HF-Empfänger benötigt nur eine einzige 2,5 V -Versorgung und verbraucht 910 mW Leistung , wenn alle Kanäle eingeschaltet sind. Diese HF-Empfänger wird mit zwei programmierbaren Zustandsmaschinen geliefert, um eine einfache Bauform, Steuerung und ein schnelles Schalten der Frequenz-Multiplikatoren, Filter und Empfänger-Bereiche zu begünstigen. Das ADAR2004 besteht aus einem Quad LNA, einem Mischer, einer IF-Variablen Gain-Verstärker (VGA), einem Vier-LO-Frequenz-Multiplikator mit einem integrierten schaltbaren Oberschwingungs-Filter, sowie einem 1:4 Signal-Splitter.
Der ADAR2004-Empfänger ist in den Abmessungen 7 mm x 7 mm in einem LGA-Gehäuse mit 48 Anschlüssen erhältlich. Dieser HF-Empfänger wird in einem Temperatureinbereich von -40 °C bis 85 °C betrieben. Zu den Applikationen gehören Sicherheit, Medizintechnik, Mehrkanal-Empfänger, Industrie und Millimeterwellen-Bildgebung.
Merkmale
- Quad-LNA, Mischer und IF-VGA
- Vier LO-Multiplikatoren und einem programmierbaren harmonischen Filter
- 10 GHz bis 40 GHz HF-Eingangsfrequenz-Bereich
- 0 MHz bis 800 MHz ZF-Ausgangsfrequenzbereich
- 2,4 GHz bis 10,1 GHz LO-Eingangsfrequenz-Bereich
- 21dB bis 41dB Verstärkungsbereich
- -20dBm typisch (bei minimaler Verstärkung)Eingang P1dB
- 9dB typischer Rauschfaktor (bei maximaler Verstärkung).
- 3-Draht- oder 4-Draht-SPI-Steuerung
- Programmierbare On-Chip-Zustandsmaschinen für schnelles Umschalten und Steuern von Multiplikatoren/Filtern und Empfängern
- On-Chip-Temperatursensor und ADC
- 910 mW (2,5-V-Versorgung) Gleichstrom
- 7 mm x 7 mm LGA-Gehäuse mit 48 Anschlüssen
Applikationen
- Millimeterwellen-Bildgebung:
- Sicherheit
- Medizintechnik
- Industrieapplikationen
- Mehrkanal-Empfänger

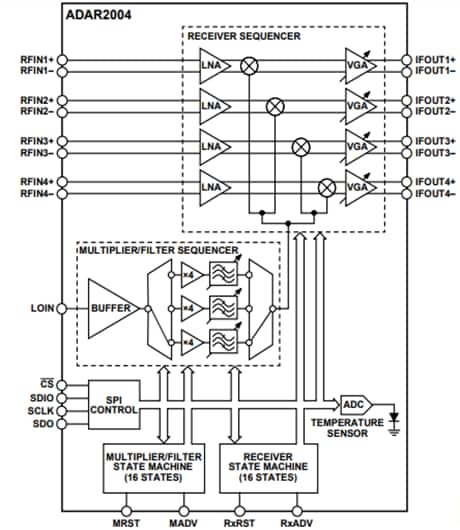

Funktionales Blockdiagramm

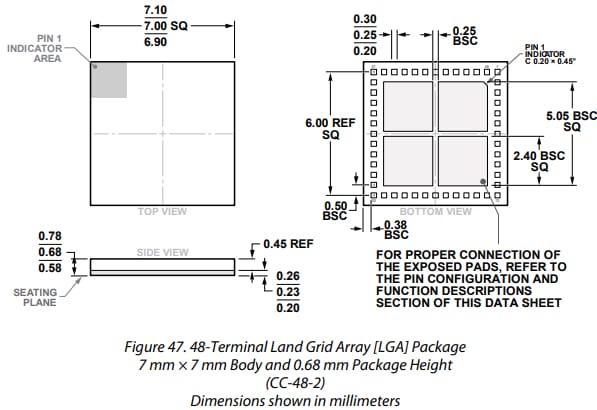

Technische Zeichnung (mm)
Zugehöriges Produkt
Analog Devices Inc. ADAR2001 Vierkanal (Sender 10 GHz bis 40 GHz)
Der IC-Sender wurde für Millimeterwellen-Körperscan-Applikationen optimiert.
Dazugehöriges Evaluierungsboard
Analog Devices Inc. ADAR2004 Evaluierungsboard
Evaluiert den ADAR2004 Vierkanal-Transmitter, der für Millimeterwellen-Körperscanning-Applikationen optimiert ist.
Verbesserung von Millimeterwellen-Scannern der nächsten Generation mit Edge-Processing-Technologie
Entdecken Sie, wie die mmWave-Technologie herkömmliche Metalldetektoren übertrifft und wie ein Chipsatz mit effizienter Datenverwaltung durch Edge-Verarbeitung die Entwicklung fortschrittlicher Walkthrough-Sicherheitsscansysteme ermöglicht.
